Stellen Sie sich einen Fotografen vor, der unermüdlich arbeitet. Er schießt nicht nur ein oder zwei Fotos pro Minute, sondern tausende Bilder in einer einzigen Sekunde. Doch dieser Fotograf hat noch nie ein einziges seiner Werke betrachtet, geschweige denn ausgedruckt oder auf einem hochauflösenden Bildschirm bewundert. Er ist völlig blind für die Ästhetik seiner Aufnahmen, interessiert sich weder für Farben noch für Kompositionen. Dieses faszinierende Szenario ist keine Science-Fiction, sondern beschreibt ein alltägliches Objekt, das sich auf nahezu jedem Schreibtisch der Welt befindet: die optische Computermaus. In unserer modernen Arbeitswelt ist sie ein unverzichtbares Werkzeug, doch die komplexe Technologie, die in ihrem Inneren verborgen liegt, wird von den meisten Nutzern völlig unterschätzt.
Vom mechanischen Ball zur optischen Revolution
Um zu verstehen, warum ein derart simples Gerät eine so extreme Bildrate benötigt, müssen wir einen kurzen Blick in die Vergangenheit werfen. Ältere Generationen erinnern sich noch gut an die mechanischen Mäuse, die mit einer schweren, gummierten Kugel ausgestattet waren. Diese Kugel rollte über das Mauspad und übertrug die Bewegung auf zwei kleine Walzen im Inneren, die wiederum Lichtschranken unterbrachen, um die X- und Y-Koordinaten zu berechnen. Das Problem dieser Konstruktion war offensichtlich: Sie war extrem anfällig für Schmutz, Staub und mechanischen Verschleiß. Die Präzision nahm mit jedem Nutzungsmonat ab.
Die Einführung des optischen Sensors war eine echte Innovation, die den Markt für Peripheriegeräte für immer veränderte. Anstatt sich auf fehleranfällige Mechanik zu verlassen, wandelte sich das Eingabegerät in ein hochkomplexes optisches Instrument. Diese Entwicklung war ein entscheidender Schritt in der fortschreitenden Digitalisierung unserer Arbeitsplätze, da sie eine nie dagewesene Präzision bei der Interaktion mit grafischen Benutzeroberflächen ermöglichte. Doch wie genau funktioniert dieses System, das mechanische Bauteile durch reines Licht ersetzte?
Die Anatomie des blinden Fotografen
Im Herzen jeder modernen optischen Maus befindet sich ein winziger, aber extrem leistungsfähiger Bildsensor, meist ein sogenannter CMOS-Sensor (Complementary Metal-Oxide-Semiconductor). Dieser Sensor ist im Grunde nichts anderes als eine digitale Kamera. Begleitet wird diese Kamera von einer Lichtquelle – in der Regel einer Leuchtdiode (LED) oder, bei noch präziseren Modellen, einem Infrarot-Laser.
Die Lichtquelle strahlt in einem sehr flachen Winkel auf die Oberfläche des Schreibtisches oder des Mauspads. Durch diesen flachen Winkel werfen selbst mikroskopisch kleine Unebenheiten, Kratzer oder die feine Textur des Materials winzige Schatten. Der CMOS-Sensor nimmt nun kontinuierlich Bilder von dieser beleuchteten, schattigen Mikrolandschaft auf. Da der Sensor jedoch keine schönen Urlaubsfotos machen soll, sondern lediglich Kontraste erkennen muss, sind diese Bilder winzig. Oft haben sie eine Auflösung von nur 18×18 bis 40×40 Pixeln und sind komplett in Graustufen gehalten.
Das eigentliche Gehirn der Operation ist der Digitale Signalprozessor (DSP). Dieser Mikrochip ist direkt mit dem Bildsensor gekoppelt und analysiert die eingehenden Bilder in Echtzeit. Seine einzige Aufgabe ist es, Muster in den mikroskopischen Schatten zu erkennen und zu verfolgen, wie sich diese Muster von einem Bild zum nächsten verschieben.
Die Mathematik der Bewegung: Warum tausende Bilder?
Hier kommen wir zur Kernfrage: Warum reicht es nicht aus, wie bei einem Kinofilm 24 Bilder pro Sekunde aufzunehmen? Warum muss dieses kleine Gerät auf dem Schreibtisch 1.000, 5.000 oder bei modernen High-End-Modellen sogar über 12.000 Bilder pro Sekunde (Frames Per Second, FPS) schießen?
Die Antwort liegt in der Geschwindigkeit menschlicher Bewegungen und der Notwendigkeit absoluter Präzision. Wenn Sie die Maus über den Schreibtisch bewegen, verschiebt sich die mikroskopische Landschaft unter dem Sensor. Der DSP vergleicht Bild A mit Bild B. Um zu berechnen, in welche Richtung und wie weit die Maus bewegt wurde, muss der Prozessor gemeinsame Referenzpunkte in beiden Bildern finden. Er sucht nach dem gleichen Schattenmuster, das sich ein paar Pixel weiter nach links oder rechts verschoben hat.
Wenn die Kamera nun nur 30 Bilder pro Sekunde aufnehmen würde und Sie die Maus schnell bewegen, wäre die Landschaft auf Bild B völlig anders als auf Bild A. Es gäbe keine Überlappung der Muster mehr. Der DSP wäre blind, er wüsste nicht, wohin die Maus bewegt wurde, und der Cursor auf dem Bildschirm würde stehen bleiben oder wild umherspringen. Dieses Phänomen nennt man in der Fachsprache “Tracking Loss” oder “Spin-out”.
Um sicherzustellen, dass selbst bei einer extrem schnellen Handbewegung (die bei professionellen Anwendern Geschwindigkeiten von über 10 Metern pro Sekunde erreichen kann) noch genügend Überlappung zwischen zwei aufeinanderfolgenden Bildern besteht, muss die Bildrate astronomisch hoch sein. Nur wenn der zeitliche Abstand zwischen zwei Fotos im Bereich von Mikrosekunden liegt, kann der Prozessor die winzigen Verschiebungen der Oberflächenstruktur lückenlos nachvollziehen.
Sensorik im Zeitalter von KI und Digitalisierung
Die Anforderungen an diese Technologie sind in den letzten Jahren exponentiell gestiegen. Während frühe optische Sensoren noch Probleme mit spiegelnden oder sehr glatten Oberflächen wie Glas hatten, nutzen moderne Sensoren fortschrittlichste Algorithmen, um selbst auf makellosen Glasschreibtischen mikroskopische Staubkörner oder Kratzer zur Orientierung zu finden.
In der heutigen Zeit, in der Peripheriegeräte längst zu hochgezüchteten Gadgets avanciert sind, reicht reine Hardware-Power oft nicht mehr aus. Hier kommen zunehmend smarte Algorithmen und sogar rudimentäre Formen der KI (Künstlichen Intelligenz) ins Spiel. Moderne Signalprozessoren nutzen maschinelles Lernen, um die Beschaffenheit der Unterlage in Echtzeit zu analysieren. Die Maus “lernt”, auf welchem Material sie sich befindet, und passt die Intensität der LED, die Belichtungszeit des Sensors und die Lift-Off-Distance (die Höhe, ab der der Sensor aufhört, Bewegungen zu registrieren, wenn die Maus angehoben wird) dynamisch an.
Darüber hinaus sind diese Geräte heute tief in das digitale Ökosystem integriert. Über das Internet laden sie automatisch die neuesten Firmware-Updates herunter, synchronisieren Nutzerprofile in der Cloud und kommunizieren mit anderen Geräten auf dem Schreibtisch, um beispielsweise die RGB-Beleuchtung zu synchronisieren. Die Maus ist längst kein dummes Eingabegerät mehr, sondern ein hochkomplexer IoT-Knotenpunkt (Internet of Things) auf dem Schreibtisch.
Was passiert, wenn das System an seine Grenzen stößt?
Trotz der tausenden Bilder pro Sekunde gibt es physikalische Grenzen. Zwei Werte sind hierbei entscheidend: IPS (Inches Per Second) und die Beschleunigung (gemessen in G). Der IPS-Wert gibt an, wie schnell die Maus maximal bewegt werden kann, bevor der Sensor die Überlappung der Bilder verliert. Ein moderner Sensor schafft oft über 400 IPS, was bedeutet, dass man die Maus mit über 10 Metern pro Sekunde bewegen müsste, um ihn zu überfordern – eine Geschwindigkeit, die ein menschlicher Arm kaum erreichen kann.
Ein weiterer wichtiger Faktor ist die sogenannte Polling-Rate (Abtastrate). Während der Sensor intern tausende Bilder pro Sekunde schießt und auswertet, muss er diese Informationen auch an den Computer senden. Standardmäßig geschieht dies 1.000 Mal pro Sekunde (1.000 Hz). Das bedeutet, dass der Computer jede Millisekunde ein Update über die aktuelle Position erhält. Bei kabellosen Modellen erfordert dies eine extrem stabile und schnelle Funkverbindung, die in ihrer Komplexität modernen WLAN-Standards in nichts nachsteht.

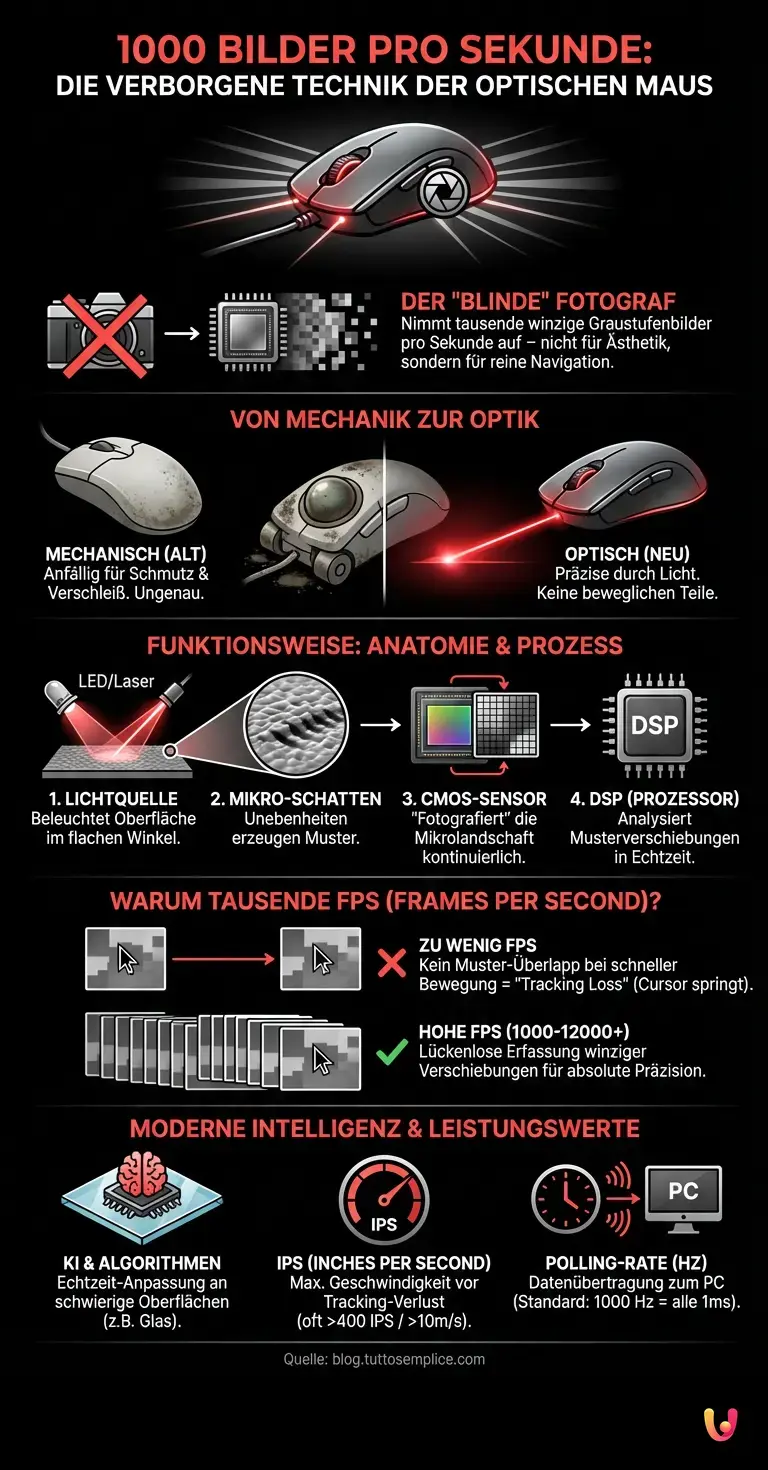

Kurz gesagt (TL;DR)
Die alltägliche optische Computermaus arbeitet im Verborgenen wie eine extrem schnelle Digitalkamera, die kontinuierlich winzige Bilder der Schreibtischoberfläche aufnimmt.
Ein digitaler Signalprozessor analysiert die mikroskopischen Schattenmuster der beleuchteten Oberfläche in Echtzeit, um die genaue Bewegungsrichtung präzise zu berechnen.
Um selbst bei extrem schnellen Handbewegungen die absolute Präzision zu garantieren, muss dieses faszinierende Werkzeug tausende Bilder pro Sekunde aufnehmen.
Fazit
Der blinde Fotograf auf unserem Schreibtisch ist ein wahres Wunderwerk der modernen Ingenieurskunst. Die optische Computermaus beweist eindrucksvoll, wie viel hochkomplexe Mathematik, Optik und digitale Signalverarbeitung in einem Gegenstand stecken kann, den wir täglich stundenlang in der Hand halten, ohne ihm auch nur einen zweiten Gedanken zu widmen. Dass ein so unscheinbares Gerät tausende Bilder pro Sekunde aufnehmen, analysieren und in flüssige, pixelgenaue Bewegungen auf unseren Monitoren übersetzen muss, zeigt die unglaubliche Tiefe der alltäglichen Technik. Es ist eine perfekte Symbiose aus Hardware und Software, die sicherstellt, dass unsere Interaktion mit der digitalen Welt so nahtlos und intuitiv wie möglich abläuft.
Häufig gestellte Fragen
Eine optische Maus nutzt einen winzigen CMOS-Sensor in Kombination mit einer LED oder einem Infrarot-Laser, um die Oberfläche des Schreibtisches in einem sehr flachen Winkel zu beleuchten. Dieser Sensor fotografiert kontinuierlich die mikroskopischen Schatten und feinen Unebenheiten des Untergrunds. Ein integrierter Signalprozessor vergleicht diese winzigen Graustufenbilder anschließend in Echtzeit, um die genaue Bewegungsrichtung und Geschwindigkeit präzise zu berechnen.
Die extrem hohe Bildrate ist zwingend notwendig, um bei schnellen Handbewegungen eine ausreichende Überlappung der aufgenommenen Oberflächenmuster zu gewährleisten. Wenn die Maus zu wenige Bilder aufnehmen würde, könnte der Prozessor die Verschiebung der Muster nicht mehr nachvollziehen und der Cursor würde auf dem Bildschirm stehen bleiben. Nur durch tausende Aufnahmen pro Sekunde wird eine lückenlose und flüssige Erfassung der Bewegung möglich.
Dieser Fachbegriff beschreibt den Moment, in dem der Sensor der Maus die Orientierung verliert, weil er keine gemeinsamen Referenzpunkte zwischen zwei aufeinanderfolgenden Bildern findet. Dies geschieht meist bei extrem schnellen Bewegungen, wenn die Bildrate nicht ausreicht, um die Verschiebung der mikroskopischen Landschaft korrekt zu erfassen. Das Resultat ist ein Cursor, der plötzlich einfriert oder völlig unkontrolliert über den Bildschirm springt.
Der Digitale Signalprozessor fungiert als das Gehirn des Eingabegeräts und ist direkt mit dem Bildsensor verbunden. Seine Hauptaufgabe besteht darin, die mikroskopischen Schattenmuster auf den aufgenommenen Bildern zu analysieren und deren Verschiebung in Echtzeit zu verfolgen. Moderne Prozessoren nutzen zudem maschinelles Lernen, um sich dynamisch an verschiedene Oberflächenmaterialien anzupassen und die Sensoreinstellungen automatisch zu optimieren.
Der IPS-Wert gibt die maximale Geschwindigkeit an, mit der die Maus bewegt werden kann, bevor der Sensor die Bildüberlappung verliert und ungenau wird. Die Polling-Rate oder Abtastrate bestimmt hingegen, wie oft die Maus ihre berechneten Positionsdaten an den Computer sendet. Ein Standardwert von 1000 Hertz bedeutet beispielsweise, dass der Rechner jede Millisekunde ein Update über die aktuelle Position erhält.
