Stellen Sie sich folgendes Szenario vor: Sie stehen an einer verregneten Bushaltestelle und betrachten ein Werbeplakat. Die untere rechte Ecke des Plakats ist abgerissen, das Papier ist von Schmutz und Witterung gezeichnet. In der Mitte prangt ein schwarz-weißes, pixeliges Quadrat, das ebenfalls zur Hälfte zerkratzt und unvollständig ist. Aus reiner Neugier richten Sie die Kamera Ihres Smartphones darauf. Innerhalb von Millisekunden vibriert das Gerät, und eine Webseite öffnet sich fehlerfrei. Wie ist das physikalisch und informatiktechnisch überhaupt möglich? Die Antwort auf diese Frage führt uns tief in die Architektur der Hauptentität dieses Phänomens: des QR-Codes (Quick Response Code). Diese unscheinbaren Quadrate sind weit mehr als nur eine zufällige Anordnung von Pixeln; sie sind ein Meisterwerk der angewandten Mathematik und der Fehlertoleranz.
Die Anatomie eines digitalen Labyrinths
Um zu verstehen, warum dieses Muster selbst bei massiver Zerstörung noch lesbar bleibt, müssen wir zunächst seine grundlegende Struktur entschlüsseln. Ein solches Scan-Muster ist nicht einfach ein wildes Rauschen aus schwarzen und weißen Kästchen, den sogenannten Modulen. Es besitzt eine hochgradig organisierte und standardisierte Anatomie, die speziell dafür entwickelt wurde, von optischen Sensoren unter widrigsten Bedingungen erkannt zu werden.
Das auffälligste Merkmal sind die drei großen Quadrate in den Ecken (oben links, oben rechts und unten links). Diese sogenannten Finder Patterns (Suchmuster) dienen der räumlichen Orientierung. Sie weisen ein spezifisches Verhältnis von schwarzen zu weißen Pixeln auf, nämlich exakt 1:1:3:1:1. Das Geniale an diesem Verhältnis ist, dass es aus jedem beliebigen Winkel und bei fast jeder Verzerrung identisch bleibt. Sobald die Kamera diese drei Ankerpunkte erfasst hat, weiß der Algorithmus genau, wo sich das Muster befindet, wie groß es ist und in welchem Winkel es gedreht wurde.
Zusätzlich gibt es kleinere Ausrichtungsmuster (Alignment Patterns), die bei größeren Versionen des Quadrats helfen, Wölbungen auf gekrümmten Oberflächen auszugleichen, sowie Timing-Muster (Taktmuster) – abwechselnd schwarze und weiße Module, die wie ein Lineal funktionieren und dem Scanner verraten, wie groß ein einzelnes Datenbit ist. Doch all diese optischen Hilfsmittel erklären nur, wie das Muster gefunden wird, nicht aber, wie die verlorenen Informationen eines zerrissenen Papiers wiederhergestellt werden.
Das mathematische Schutzschild: Die Reed-Solomon-Fehlerkorrektur
Das eigentliche Geheimnis der Unzerstörbarkeit liegt in einem mathematischen Verfahren, das lange vor der Erfindung des Smartphones entwickelt wurde: der Reed-Solomon-Fehlerkorrektur. Dieses Verfahren ist der Grund, warum Kratzer auf einer CD die Musik nicht springen lassen und warum Raumsonden wie die Voyager-Sonden gestochen scharfe Bilder aus Milliarden Kilometern Entfernung zur Erde senden können, obwohl auf dem Weg durch das All unzählige Datenpakete verloren gehen.
Die Reed-Solomon-Korrektur basiert auf der Theorie der endlichen Körper (Galois-Felder) und der Polynominterpolation. Vereinfacht ausgedrückt: Die Daten werden nicht einfach nur in das Quadrat geschrieben. Stattdessen berechnet ein Algorithmus aus den Originaldaten ein komplexes mathematisches Polynom (eine Kurve). Um eine Kurve eindeutig zu definieren, benötigt man eine bestimmte Anzahl von Punkten. Wenn Sie beispielsweise eine Gerade (ein Polynom ersten Grades) zeichnen wollen, brauchen Sie genau zwei Punkte. Haben Sie drei oder vier Punkte auf dieser Geraden gespeichert und einer davon wird gelöscht, können Sie die Gerade anhand der verbleibenden Punkte immer noch exakt rekonstruieren.
Genau dieses Prinzip wendet das Scan-Muster auf digitale Daten an. Die eigentliche Information (z. B. eine Webadresse) wird mit zusätzlichen, redundanten Fehlerkorrektur-Datenblöcken angereichert. Diese Redundanz ist keine simple Kopie der Daten, sondern eine mathematische Verflechtung. Wenn nun ein Teil des Musters abgerissen, übermalt oder verschmutzt ist, fehlen dem Scanner zwar einige “Punkte” der Kurve, aber dank der verbleibenden Punkte und der mathematischen Gesetzmäßigkeiten kann der Algorithmus die fehlenden Informationen zu 100 Prozent exakt zurückrechnen. Es wird nicht geraten – es wird mathematisch bewiesen rekonstruiert.
Die vier Stufen der Widerstandsfähigkeit
Nicht jedes Muster ist gleich widerstandsfähig. Bei der Erstellung kann der Nutzer oder das System aus vier verschiedenen Fehlerkorrektur-Leveln wählen, die bestimmen, wie viel Prozent der Fläche zerstört werden dürfen, ohne dass die Lesbarkeit leidet:
- Level L (Low): Etwa 7 % der Daten können wiederhergestellt werden. Dies wird oft genutzt, wenn sehr viele Daten auf kleinem Raum untergebracht werden müssen und die Umgebung sauber ist (z. B. auf Visitenkarten).
- Level M (Medium): Bis zu 15 % Zerstörung sind tolerierbar. Dies ist der Standard für die meisten Anwendungen.
- Level Q (Quartile): Bis zu 25 % der Fläche können fehlen.
- Level H (High): Unglaubliche 30 % des Musters können komplett vernichtet, zerrissen oder verdeckt sein, und die Daten sind immer noch vollständig lesbar.
Das Level H wird besonders in industriellen Umgebungen eingesetzt, wo Schmutz und Abnutzung an der Tagesordnung sind. Es ist auch der Grund, warum Marketingabteilungen Firmenlogos mitten in das Muster setzen können. Das Logo verdeckt zwar einen erheblichen Teil der Datenmatrix, aber da das System auf Level H konfiguriert ist, betrachtet der Algorithmus das Logo einfach als “Zerstörung” oder “Schmutz” und rekonstruiert die verdeckten Daten mühelos aus dem restlichen sichtbaren Bereich.
Der Entschlüsselungsprozess: Von der Kamera zum Datensatz
Um die Brillanz dieser Technologie vollständig zu würdigen, lohnt sich ein Blick auf den exakten Ablauf, der in Bruchteilen einer Sekunde in unseren Geräten stattfindet. Wenn die Kamera das Muster erfasst, ist das Bild oft unscharf, schlecht beleuchtet oder verzerrt. Hier beginnt ein mehrstufiger Prozess:
Im ersten Schritt erfolgt die Binarisierung. Das Graustufenbild der Kamera wird in harte Schwarz-Weiß-Werte umgewandelt. Ein adaptiver Schwellenwert-Algorithmus analysiert die lokalen Helligkeitsunterschiede, um auch bei Schattenwurf auf dem Papier klare Kontraste zu erkennen. Anschließend sucht die Software nach den charakteristischen 1:1:3:1:1-Mustern der Finder Patterns.
Sobald das Raster über das Bild gelegt wurde, liest das System die Format-Informationen aus, die sich direkt neben den Finder Patterns befinden. Diese verraten dem Scanner das verwendete Fehlerkorrektur-Level und die sogenannte Maskierung. Die Maskierung ist ein weiterer genialer Schachzug: Um zu verhindern, dass zufällig große schwarze oder weiße Flächen entstehen, die den Scanner verwirren könnten, wird ein mathematisches Muster (eine Maske) über die Daten gelegt, das die Farben der Pixel umkehrt (XOR-Operation). Der Scanner muss diese Maske erst wieder abziehen, um an die rohen Daten zu gelangen.
Erst im allerletzten Schritt, wenn die rohen, aber möglicherweise lückenhaften Daten vorliegen, greift die Reed-Solomon-Fehlerkorrektur ein, repariert die durch Risse oder Schmutz entstandenen Lücken und gibt den fehlerfreien Text oder Link aus.
Die Rolle moderner Hardware und Software
Während die mathematischen Grundlagen bereits in den 1990er Jahren gelegt wurden, hat die rasante Entwicklung unserer alltäglichen Gadgets die Zuverlässigkeit dieser Scan-Muster auf ein neues Niveau gehoben. Früher benötigte man spezielle, teure Laser-Scanner, um die Codes zu lesen. Heute verfügt jedes Smartphone über hochauflösende Kameras und extrem leistungsstarke Prozessoren.
Zudem spielt moderne Software eine entscheidende Rolle. Fortschrittliche Bilderkennungssysteme, zunehmend unterstützt durch KI (Künstliche Intelligenz), können stark verschwommene, verrauschte oder bei extrem schlechten Lichtverhältnissen aufgenommene Bilder vorverarbeiten. Die KI schärft Kanten, gleicht Verzerrungen aus und interpoliert fehlende Pixel rein optisch, noch bevor die eigentliche mathematische Fehlerkorrektur überhaupt anläuft. Diese Symbiose aus klassischer Mathematik und modernem maschinellen Lernen macht das System nahezu unfehlbar.
Eine Innovation als Motor der modernen Welt
Die Fähigkeit, physische Objekte nahtlos mit digitalen Informationen zu verknüpfen, hat dieses Muster zu einem Grundpfeiler der globalen Digitalisierung gemacht. Ursprünglich 1994 von der japanischen Firma Denso Wave entwickelt, um Autoteile in der Produktion zu verfolgen, war es als robuste Alternative zum fehleranfälligen Strichcode gedacht. Die Erfinder verzichteten auf Patentrechte, was eine weltweite, kostenlose Nutzung ermöglichte – eine wahre Innovation, die den Lauf der Technikgeschichte veränderte.
Heute ist dieses unzerstörbare Quadrat die wichtigste Brücke zwischen der analogen Welt und dem Internet. Ob beim mobilen Bezahlen in Asien, beim Aufrufen von Speisekarten in Restaurants, bei der Authentifizierung von WLAN-Netzwerken oder bei der Nachverfolgung von Paketen – die absolute Verlässlichkeit der Technologie ist der Grund für ihre Allgegenwart. Wäre das Muster anfällig für den kleinsten Kratzer, hätte es sich im rauen Alltag niemals durchgesetzt.

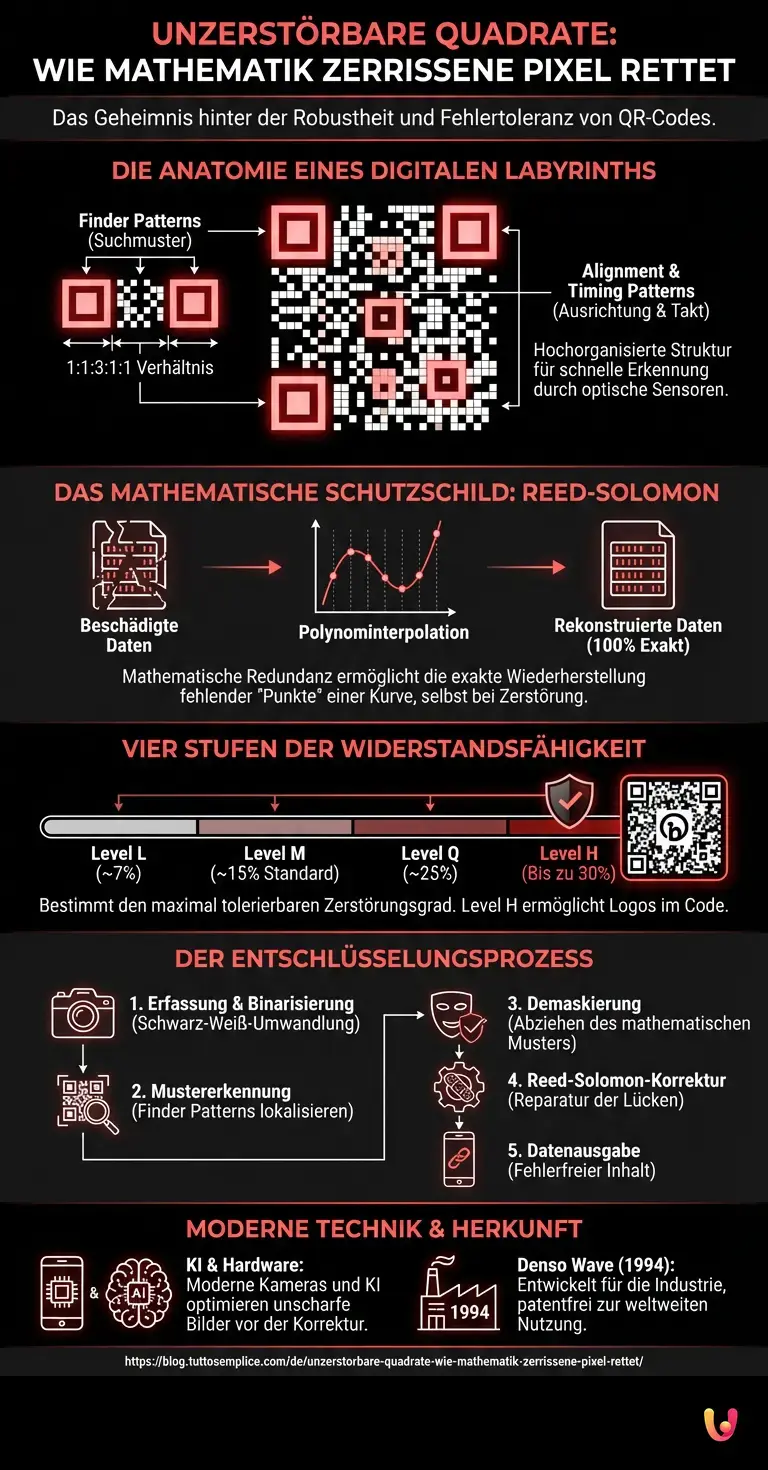

Kurz gesagt (TL;DR)
QR-Codes können dank ihrer speziellen Suchmuster und einer raffinierten Architektur selbst bei starker Beschädigung oder Verschmutzung problemlos von Kameras gescannt werden.
Das eigentliche Geheimnis dieser Unzerstörbarkeit liegt in der Reed-Solomon-Fehlerkorrektur, die fehlende Daten durch komplexe mathematische Polynome und gezielte Redundanz exakt rekonstruiert.
Je nach gewähltem Fehlerkorrektur-Level können Algorithmen bis zu einem Viertel der zerstörten Code-Fläche vollständig wiederherstellen, ohne dass wichtige Informationen verloren gehen.
Fazit
Dass ein alltägliches Scan-Muster selbst zerrissen, beschmiert oder zur Hälfte verdeckt noch einwandfrei funktioniert, ist kein Zufall und erst recht keine Magie. Es ist das Resultat einer brillanten Architektur, die optische Präzision mit der hochkomplexen Mathematik der Reed-Solomon-Fehlerkorrektur vereint. Durch die bewusste Integration von Redundanz und die Nutzung von Polynomgleichungen wird sichergestellt, dass die verlorenen Informationen aus den verbleibenden Daten exakt rekonstruiert werden können. In Kombination mit der enormen Rechenleistung moderner Smartphones und intelligenter Bildverarbeitung entsteht so ein digitales Werkzeug von beispielloser Robustheit. Das unzerstörbare Quadrat ist ein faszinierendes Beispiel dafür, wie tiefgreifende mathematische Konzepte unseren Alltag durchdringen und eine fehlerfreie Kommunikation in einer unperfekten, physischen Welt garantieren.
Häufig gestellte Fragen
Dies liegt an der sogenannten Reed-Solomon-Fehlerkorrektur, einem speziellen mathematischen Verfahren. Dabei werden den eigentlichen Daten redundante Informationen in Form einer Kurve hinzugefügt. Fehlen Teile des Musters durch Risse oder Schmutz, kann der Scanner die verlorenen Daten anhand der verbleibenden Punkte exakt und fehlerfrei rekonstruieren.
Je nach gewähltem Fehlerkorrektur-Level können bis zu dreissig Prozent der Fläche komplett unleserlich sein. Das höchste Level wird oft in der Industrie oder für Marketingzwecke genutzt, um beispielsweise ein Firmenlogo direkt in der Mitte des Musters zu platzieren, ohne die Lesbarkeit zu beeinträchtigen.
Das System orientiert sich an den drei markanten Quadraten in den Ecken, den sogenannten Suchmustern. Diese weisen ein spezielles Verhältnis von schwarzen zu weissen Pixeln auf, das aus absolut jedem Blickwinkel identisch bleibt. Dadurch weiss der Algorithmus der Kamera sofort, wo sich das Muster befindet und wie es gedreht wurde.
Moderne Smartphones nutzen fortschrittliche Bilderkennung und künstliche Intelligenz, um das aufgenommene Bild in Sekundenbruchteilen vorzuverarbeiten. Das unscharfe Bild wird in harte Kontraste umgewandelt, Kanten werden geschärft und Verzerrungen sofort ausgeglichen. Erst nach dieser umfassenden optischen Optimierung startet die eigentliche mathematische Entschlüsselung der Daten.
Die japanische Firma Denso Wave entwickelte das System ursprünglich im Jahr 1994 zur zuverlässigen Nachverfolgung von Autoteilen in der Produktion. Da die Erfinder bewusst auf ihre Patentrechte verzichteten, konnte die Technologie weltweit völlig kostenlos genutzt werden. Diese offene Zugänglichkeit gepaart mit der enormen Robustheit machte sie zum absoluten Standard der globalen Digitalisierung.
