Jeder von uns erlebt es fast täglich, oft ohne auch nur einen Gedanken daran zu verschwenden: Wir nähern uns mit einem vollgepackten Einkaufswagen dem Ausgang eines Supermarkts, eines Flughafens oder eines Krankenhauses, und wie durch Magie gleiten die schweren Glasscheiben lautlos zur Seite. Was für den modernen Konsumenten eine selbstverständliche Bequemlichkeit darstellt, basiert in Wahrheit auf einem hochkomplexen physikalischen Prinzip. Die treibende Kraft hinter dieser scheinbaren Zauberei ist die Radartechnologie, genauer gesagt das Doppler-Radar. Dieses unsichtbare System, das ursprünglich für völlig andere, weitaus ernstere Zwecke konzipiert wurde, ist heute ein unverzichtbarer Bestandteil unserer urbanen Infrastruktur. Doch wie genau funktioniert dieses militärische Erbe, das uns beim Einkaufen buchstäblich die Türen öffnet, und welche physikalischen Gesetze machen dies möglich?
Vom militärischen Frühwarnsystem zur zivilen Anwendung
Um die Funktionsweise der Sensoren über unseren Köpfen zu verstehen, müssen wir einen Blick in die Vergangenheit werfen. Die Ursprünge dieser Technologie liegen in den 1930er Jahren und wurden maßgeblich durch die militärischen Anforderungen des Zweiten Weltkriegs vorangetrieben. Das Akronym RADAR steht für Radio Detection and Ranging (Funkortung und Abstandsmessung). Ursprünglich wurde das System entwickelt, um feindliche Flugzeuge und Schiffe auf große Distanzen zu orten, lange bevor sie in Sichtweite kamen. Durch die Aussendung von elektromagnetischen Wellen und die Analyse der reflektierten Echos konnten Militärs Position, Entfernung und Geschwindigkeit von Objekten bestimmen.
Nach dem Ende des Krieges suchte die Industrie nach zivilen Anwendungsmöglichkeiten für die nun ausgereifte Technologie. Die Miniaturisierung von elektronischen Bauteilen, insbesondere die Entwicklung von Halbleitern und kompakten Mikrowellen-Transceivern, ermöglichte es schließlich, die klobigen Radaranlagen, die einst ganze Schiffsdecks füllten, auf die Größe einer Zigarettenschachtel zu schrumpfen. Diese rasante Entwicklung überführte das Radar vom Schlachtfeld direkt in unseren zivilen Alltag, wo es heute als unsichtbarer Türsteher fungiert.
Die Physik der Bewegung: Der Doppler-Effekt im Detail
Das Herzstück der automatischen Türöffnung ist ein physikalisches Phänomen, das bereits 1842 von dem österreichischen Physiker Christian Doppler theoretisch beschrieben wurde: der Doppler-Effekt. Im Alltag kennen wir diesen Effekt vor allem aus der Akustik. Wenn sich ein Krankenwagen mit eingeschalteter Sirene auf uns zubewegt, klingt der Ton höher. Sobald er uns passiert hat und sich entfernt, fällt die Tonhöhe abrupt ab. Dies geschieht, weil die Schallwellen in Bewegungsrichtung gestaucht (höhere Frequenz) und entgegen der Bewegungsrichtung gedehnt (niedrigere Frequenz) werden.
Genau dieses Prinzip wendet der Radarsensor über der Supermarkttür an, jedoch nicht mit Schall-, sondern mit elektromagnetischen Wellen. Der Sensor arbeitet typischerweise im sogenannten K-Band, meist bei einer Frequenz von 24,125 Gigahertz (GHz). Diese Frequenz gehört zu den ISM-Bändern (Industrial, Scientific and Medical), die für solche zivilen Anwendungen freigegeben sind. Der Sensor sendet kontinuierlich Mikrowellen in einem bestimmten Abstrahlwinkel in Richtung des Bodens aus. Man spricht hierbei von einem Dauerstrichradar (Continuous Wave Radar oder CW-Radar).
Treffen diese Mikrowellen auf ein statisches Objekt – etwa den Fußboden oder eine abgestellte Palette –, werden sie mit exakt derselben Frequenz von 24,125 GHz zum Empfänger im Sensor zurückreflektiert. Das System registriert keine Frequenzverschiebung und die Tür bleibt geschlossen. Tritt nun jedoch eine Person in den Erfassungsbereich und bewegt sich auf die Tür zu, werden die Mikrowellen von der Person reflektiert. Da sich die Person auf die Strahlungsquelle zubewegt, werden die reflektierten Wellen minimal gestaucht. Die Frequenz der zurückgeworfenen Strahlung ist nun geringfügig höher als die der ausgesendeten Strahlung. Diese winzige Differenz, die sogenannte Doppler-Frequenz, wird vom Sensor gemessen. Sie ist direkt proportional zur Geschwindigkeit der sich nähernden Person. Sobald die Elektronik diese Frequenzverschiebung erkennt, schließt sie ein Relais, und der Motor der Schiebetür wird aktiviert.
Mikrowellen im K-Band: Die Anatomie des Sensors
Ein Blick in das Innere eines solchen Sensors offenbart ein Meisterwerk der Hochfrequenztechnik. Das zentrale Bauteil ist der Transceiver (eine Kombination aus Transmitter und Receiver). Ein lokaler Oszillator erzeugt das hochfrequente 24-GHz-Signal. Dieses Signal wird über eine planare Patchantenne – eine flache, auf einer Leiterplatte geätzte Antennenstruktur – gerichtet abgestrahlt.
Das reflektierte Signal wird von einer Empfangsantenne aufgenommen und in einem sogenannten Mischer (Mixer) mit einem Teil des originalen Sendesignals überlagert. Durch diese Überlagerung (Homodynerkennung) entsteht eine Schwebungsfrequenz. Während die Trägerfrequenz im Gigahertz-Bereich liegt, befindet sich diese Schwebungsfrequenz – die eigentliche Doppler-Verschiebung – im Niederfrequenzbereich, typischerweise zwischen wenigen Hertz und einigen Kilohertz, abhängig von der Gehgeschwindigkeit der Person. Ein nachgeschalteter Mikrocontroller analysiert dieses niederfrequente Signal. Er filtert Störgeräusche heraus, wie etwa die Vibrationen der Tür selbst oder das Flackern von Leuchtstoffröhren, und entscheidet in Bruchteilen einer Sekunde, ob ein valider Öffnungsimpuls an die Türsteuerung gesendet wird.
Sensorfusion und intelligente Netzwerke
Die reine Radartechnologie hat jedoch einen entscheidenden physikalischen Nachteil: Sie erkennt ausschließlich Bewegung. Bleibt eine Person im Erfassungsbereich des Radars abrupt stehen, sinkt die Doppler-Verschiebung auf null. Für das reine CW-Radar wird die Person in diesem Moment unsichtbar. In den frühen Tagen der automatischen Türen führte dies oft dazu, dass sich Türen schlossen, obwohl noch jemand dazwischen stand.
Um dieses Problem zu lösen, hat die moderne Technologie eine signifikante Evolution durchlaufen. Heutige Systeme setzen auf Sensorfusion. Sie kombinieren das Doppler-Radar zur Bewegungserkennung auf große Distanz mit aktiven Infrarotsensoren (AIR) zur Präsenzerkennung im unmittelbaren Türbereich. Diese Infrarotvorhänge tasten den Boden direkt unter der Tür ab und erkennen auch völlig reglose Objekte durch die Reflexion von Infrarotlicht.
Darüber hinaus hat die fortschreitende Digitalisierung auch vor der Türsteuerung nicht Halt gemacht. Moderne Türanlagen sind längst keine isolierten Systeme mehr. Sie werden zunehmend in das Internet der Dinge (IoT) integriert. Gebäudemanager können über vernetzte Dashboards in Echtzeit überwachen, wie oft sich eine Tür öffnet, ob Wartungsbedarf besteht oder ob die Sensoren durch Verschmutzung beeinträchtigt sind. Eine weitere bahnbrechende Innovation in diesem Sektor ist die Implementierung von KI (Künstlicher Intelligenz) direkt auf dem Mikrocontroller des Sensors (Edge AI).
Durch maschinelles Lernen und die Analyse sogenannter Mikro-Doppler-Signaturen können modernste Sensoren heute nicht nur erkennen, dass sich etwas bewegt, sondern auch was sich bewegt. Die KI kann die charakteristischen Bewegungsmuster von schwingenden Armen und Beinen eines Fußgängers von der starren, linearen Bewegung eines Einkaufswagens oder dem unregelmäßigen Flattern eines Vogels unterscheiden. So kann die Türsteuerung entscheiden, ob sie die Tür vollständig öffnet, nur einen Spalt breit (für ein Haustier) oder geschlossen bleibt (bei vorbeifahrendem Querverkehr). Solche hochkomplexen Systeme sind weit entfernt von simplen elektronischen Gadgets; sie sind essenzielle Komponenten intelligenter Gebäudeinfrastruktur (Smart Buildings), die Energieeffizienz und Personenfluss optimieren.
Sicherheitsmechanismen: Wenn der Sensor blind wird
Bei Systemen, die schwere mechanische Komponenten in der Nähe von Menschen bewegen, hat Sicherheit oberste Priorität. Die Konstruktion und der Betrieb von automatischen Türsystemen unterliegen strengen Normen, wie beispielsweise der europäischen Norm EN 16005. Diese Vorschriften definieren exakt, wie Sensoren beschaffen sein müssen, um Quetsch- und Schergefahren zu eliminieren.
Was passiert also, wenn die Technologie versagt? Moderne Radarsensoren verfügen über integrierte Selbsttest-Routinen. Der Mikrocontroller überprüft hunderte Male pro Sekunde die Integrität der Sende- und Empfangsschaltkreise. Fällt ein Bauteil aus, wird der Infrarotvorhang blockiert oder kommt es zu einem Stromausfall, greift das Fail-Safe-Prinzip. Die Türsteuerung schaltet sofort in einen sicheren Zustand. In der Regel bedeutet dies, dass die Türen durch einen mechanischen Energiespeicher (wie eine gespannte Feder oder ein Gummiseil) oder eine Notstrombatterie automatisch geöffnet werden und offen bleiben. Dies stellt sicher, dass Flucht- und Rettungswege in Paniksituationen oder bei Bränden unter allen Umständen passierbar bleiben.

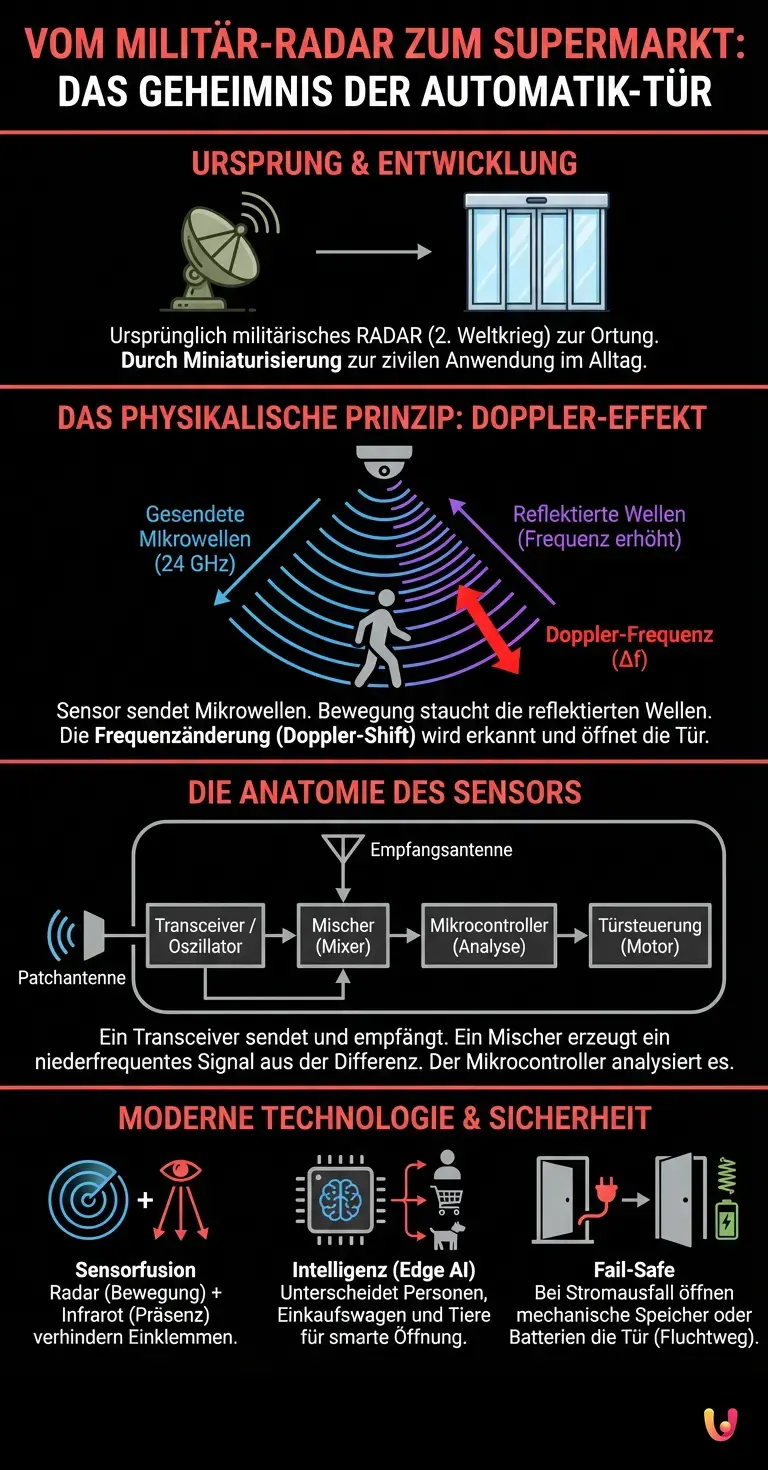

Kurz gesagt (TL;DR)
Automatische Türen in Supermärkten basieren auf der Radartechnologie, die ursprünglich im Zweiten Weltkrieg für militärische Zwecke entwickelt wurde.
Die unsichtbaren Sensoren nutzen den physikalischen Doppler-Effekt, um durch kontinuierlich ausgesendete Mikrowellen herannahende Personen zuverlässig zu erkennen.
Sobald ein Mensch den Erfassungsbereich betritt, verändert sich die Frequenz der reflektierten Strahlung, woraufhin die Elektronik sofort den Türmotor aktiviert.
Fazit
Der Moment, in dem sich die Türen eines Supermarkts wie von Geisterhand vor uns öffnen, ist das Resultat jahrzehntelanger physikalischer Forschung und ingenieurs-technischer Meisterleistungen. Was als klobiges militärisches Instrument zur Luftraumüberwachung begann, hat sich durch kontinuierliche Miniaturisierung und technologische Verfeinerung zu einem unsichtbaren, hochpräzisen Wächter unseres Alltags entwickelt. Die elegante Nutzung des Doppler-Effekts im Mikrowellenbereich, gepaart mit moderner Sensorfusion und intelligenter Signalverarbeitung, zeigt eindrucksvoll, wie komplexe Wissenschaft in den Hintergrund treten kann, um uns das Leben einfacher und sicherer zu machen. Wenn Sie das nächste Mal durch eine automatische Tür schreiten, wissen Sie nun: Es ist keine Magie, die Ihnen den Weg bereitet, sondern die unsichtbare, präzise choreografierte Physik der elektromagnetischen Wellen.
Häufig gestellte Fragen
Eine automatische Tür nutzt Radartechnologie und den physikalischen Doppler-Effekt, um herannahende Bewegungen zu erkennen. Ein Sensor über dem Eingang sendet kontinuierlich Mikrowellen aus und misst die Frequenz der zurückgeworfenen Strahlen. Nähert sich eine Person, verändert sich diese Frequenz minimal, woraufhin die Elektronik den Motor aktiviert und den Weg freigibt.
Bei einem Stromausfall oder technischen Defekt greifen strenge gesetzliche Sicherheitsmechanismen, um Fluchtwege und Rettungswege jederzeit absolut freizuhalten. Die Systeme schalten sofort in einen sicheren Zustand und öffnen die Glasscheiben automatisch mithilfe eines mechanischen Energiespeichers wie einer gespannten Feder oder einer Notstrombatterie. Dadurch bleibt das Gebäude auch in kritischen Notsituationen sicher verlassbar.
Reine Radarsensoren erfassen ausschließlich Bewegungen und würden eine stillstehende Person schlichtweg übersehen, was früher oft zu Unfällen führte. Um ein gefährliches Einklemmen zu verhindern, kombinieren heutige Anlagen das Radar mit aktiven Infrarotsensoren. Diese unsichtbaren Infrarotvorhänge tasten den Bodenbereich direkt ab und registrieren auch völlig reglose Objekte jederzeit absolut zuverlässig.
Die physikalischen Grundlagen dieser praktischen Alltagstechnik stammen ursprünglich aus der militärischen Forschung der 1930er Jahre während des Zweiten Weltkriegs. Damals wurde die Funkortung entwickelt, um feindliche Flugzeuge und Schiffe auf große Distanzen frühzeitig zu erkennen. Durch die spätere Verkleinerung der elektronischen Bauteile fand das komplexe System schließlich seinen Weg in zivile Gebäude.
Modernste Sensoren nutzen integriertes maschinelles Lernen direkt auf dem Mikrocontroller, um die unterschiedlichsten Bewegungsmuster exakt voneinander zu unterscheiden. Das intelligente System erkennt dadurch präzise, ob sich ein Fußgänger, ein starrer Einkaufswagen oder lediglich ein kleines Tier nähert. Basierend auf diesen Daten entscheidet die Steuerung vollautomatisch, ob und wie weit der Durchgang geöffnet werden muss.
