I sistemi ANPR (Automatic Number Plate Recognition) rappresentano una delle applicazioni più mature e diffuse della visione artificiale nel mondo reale. Quando riceviamo una sanzione a casa, dietro quel pezzo di carta si nasconde una complessa pipeline di ingegneria informatica che unisce sensori ottici di altissima precisione ad algoritmi di intelligenza artificiale eseguiti in tempo reale. In questa guida tecnica, esploreremo l’architettura completa che rende possibile l’identificazione dei veicoli ad alta velocità.
Introduzione ai sistemi ANPR
La lettura automatica targhe, nota come tecnologia ANPR, è un sistema avanzato che combina hardware ottico e software di visione artificiale per identificare i veicoli. Questo processo converte l’immagine di una targa in testo digitale, permettendo controlli stradali automatizzati ad altissima precisione.
Nati originariamente per scopi di sicurezza nazionale e controllo dei varchi doganali, i sistemi ANPR si sono evoluti drasticamente. Al traguardo del 2026, l’elaborazione non avviene più in server remoti, ma direttamente on-the-edge. Le telecamere moderne sono dotate di NPU (Neural Processing Unit) integrate che eseguono inferenze di deep learning in frazioni di secondo, riducendo la latenza e garantendo il rispetto delle normative sulla privacy elaborando i dati localmente.
Prerequisiti tecnologici e componenti hardware
Per garantire una lettura automatica targhe impeccabile, i sistemi richiedono componenti hardware specifici. Sensori ad alta velocità, ottiche specializzate e illuminatori a infrarossi lavorano in sinergia per catturare immagini nitide di veicoli in movimento a qualsiasi ora del giorno.
La cattura dell’immagine è il fondamento di tutto il sistema. Se l’input visivo è di scarsa qualità, nessun algoritmo software, per quanto avanzato, potrà estrarre i dati correttamente. Secondo i dati di settore, oltre l’80% degli errori di lettura deriva da un setup hardware non ottimizzato per le condizioni ambientali.
Sensori Global Shutter e telecamere
Il cuore hardware della lettura automatica targhe è il sensore d’immagine, tipicamente di tipo Global Shutter. A differenza del Rolling Shutter, questa tecnologia espone tutti i pixel simultaneamente, eliminando le distorsioni visive sui veicoli che viaggiano ad alta velocità.
Quando un’auto viaggia a 130 km/h, percorre circa 36 metri al secondo. Un sensore CMOS tradizionale (Rolling Shutter) scansiona l’immagine riga per riga, causando il cosiddetto “effetto gelatina” (skew) che deforma i caratteri della targa rendendoli illeggibili. I sensori Global Shutter catturano l’intero fotogramma in un singolo istante, congelando l’azione. A questo si abbinano ottiche varifocali motorizzate con filtri passa-banda, progettate per bloccare la luce visibile e far passare solo specifiche lunghezze d’onda.
Illuminazione a infrarossi (IR)
L’illuminazione a infrarossi è fondamentale per la lettura automatica targhe in condizioni di scarsa visibilità. I fari IR invisibili all’occhio umano illuminano la vernice retroriflettente della targa, creando un contrasto perfetto per gli algoritmi di visione artificiale senza abbagliare i conducenti.
Le targhe moderne sono rivestite con una speciale pellicola retroriflettente. I sistemi ANPR utilizzano illuminatori IR pulsati (solitamente a 850nm o 940nm) sincronizzati esattamente con l’otturatore della telecamera. Questo genera un effetto in cui la targa appare come un rettangolo bianco brillante con caratteri neri nettamente definiti, mentre il resto del veicolo e l’ambiente circostante scompaiono nel buio, semplificando enormemente il lavoro del software.
Architettura software e visione artificiale
L’architettura software per la lettura automatica targhe si basa su complessi algoritmi di visione artificiale e reti neurali. Il processo si divide in fasi sequenziali: individuazione del veicolo, estrazione della targa, normalizzazione dell’immagine e riconoscimento ottico dei caratteri.
Una volta acquisito il fotogramma grezzo, il sistema operativo real-time a bordo della telecamera avvia la pipeline di elaborazione. Questo flusso di lavoro deve essere completato in meno di 50 millisecondi per poter gestire flussi di traffico intensi su corsie multiple.
Rilevamento e localizzazione della targa
La prima fase software della lettura automatica targhe consiste nell’isolare la targa all’interno del fotogramma. Utilizzando modelli di deep learning come YOLO, il sistema identifica il bounding box della targa, scartando elementi di disturbo come fari o cartelli stradali.
In passato, questa fase utilizzava tecniche di elaborazione delle immagini tradizionali (come la rilevazione dei bordi di Sobel o l’analisi morfologica). Oggi, secondo la documentazione ufficiale dei principali vendor di sistemi ITS (Intelligent Transportation Systems), si utilizzano Reti Neurali Convoluzionali (CNN) addestrate su milioni di immagini. Il software esegue i seguenti passaggi:
- Object Detection: Individuazione della sagoma del veicolo.
- Plate Localization: Estrazione delle coordinate (x, y) della targa.
- Deskewing: Correzione prospettica dell’immagine (se la targa è inquadrata di lato, l’algoritmo la “raddrizza” matematicamente).
Riconoscimento Ottico dei Caratteri (OCR)
Il riconoscimento ottico dei caratteri è il motore logico della lettura automatica targhe. Attraverso reti neurali ricorrenti, il software analizza i pixel segmentati e li converte in stringhe alfanumeriche, gestendo con precisione font specifici, ombre e leggere alterazioni fisiche.
Il modulo OCR (Optical Character Recognition) non si limita a “leggere”. Applica regole sintattiche specifiche per ogni nazione. Ad esempio, per le targhe italiane, il sistema sa che il formato standard è “AA 000 AA”. Se l’algoritmo è indeciso tra la lettera “O” e il numero “0” nella terza posizione, la logica di validazione forzerà il risultato sul numero, riducendo drasticamente i falsi positivi. Ogni carattere estratto è accompagnato da un Confidence Score (es. 98.5% di certezza); se il punteggio totale scende sotto una soglia predefinita, l’immagine viene inviata a un operatore umano per la validazione manuale.
Esempi pratici: Autovelox e sistemi Tutor
Le applicazioni più note della lettura automatica targhe sono gli Autovelox e i sistemi Tutor. Mentre il primo rileva la velocità istantanea in un singolo punto, il secondo calcola la velocità media tra due portali utilizzando funzioni di hashing crittografico.
L’ingegneria dietro questi due sistemi differisce notevolmente, specialmente per quanto riguarda la gestione dei dati e la privacy. Di seguito un confronto tecnico dettagliato:
| Caratteristica | Autovelox (Velocità Istantanea) | Tutor / SICVE (Velocità Media) |
|---|---|---|
| Metodo di rilevamento | Radar Doppler, Laser o Spire magnetiche. | Calcolo matematico (Spazio / Tempo). |
| Ruolo dell’ANPR | Scatta la foto e legge la targa SOLO se viene rilevata un’infrazione. | Legge TUTTE le targhe in ingresso e in uscita dal tratto monitorato. |
| Gestione Privacy (GDPR) | I dati dei veicoli in regola non vengono mai acquisiti. | Le targhe vengono convertite in hash crittografici irreversibili. Se la velocità media è regolare, l’hash viene distrutto. |
| Sincronizzazione | Locale (sensore-telecamera). | Server centrale con sincronizzazione temporale NTP (Network Time Protocol) ad altissima precisione. |
Troubleshooting e sfide ambientali
Nonostante l’alta affidabilità, la lettura automatica targhe affronta diverse sfide tecniche. Pioggia battente, targhe sporche, alterazioni fisiche o angolazioni estreme richiedono continui aggiornamenti degli algoritmi di visione artificiale per mantenere tassi di precisione superiori al novantanove percento.
Gli ingegneri del software devono costantemente aggiornare i dataset di addestramento per superare ostacoli fisici. Le problematiche più comuni includono:
- Occlusione parziale: Ganci traino, portabici o fango che coprono parte dei caratteri. I sistemi moderni tentano di ricostruire i caratteri mancanti tramite inferenza probabilistica.
- Abbagliamento solare (Sun Glare): Quando il sole è basso all’orizzonte e colpisce direttamente l’obiettivo. Viene mitigato tramite filtri polarizzatori fisici e algoritmi di bilanciamento dinamico dell’esposizione (WDR).
- Targhe clonate o alterate: L’uso di nastro adesivo per trasformare un “3” in un “8”. I sistemi più avanzati analizzano la riflettanza della vernice: il nastro adesivo non riflette l’infrarosso come la vernice originale della Zecca dello Stato, permettendo al software di rilevare l’anomalia.
In Breve (TL;DR)

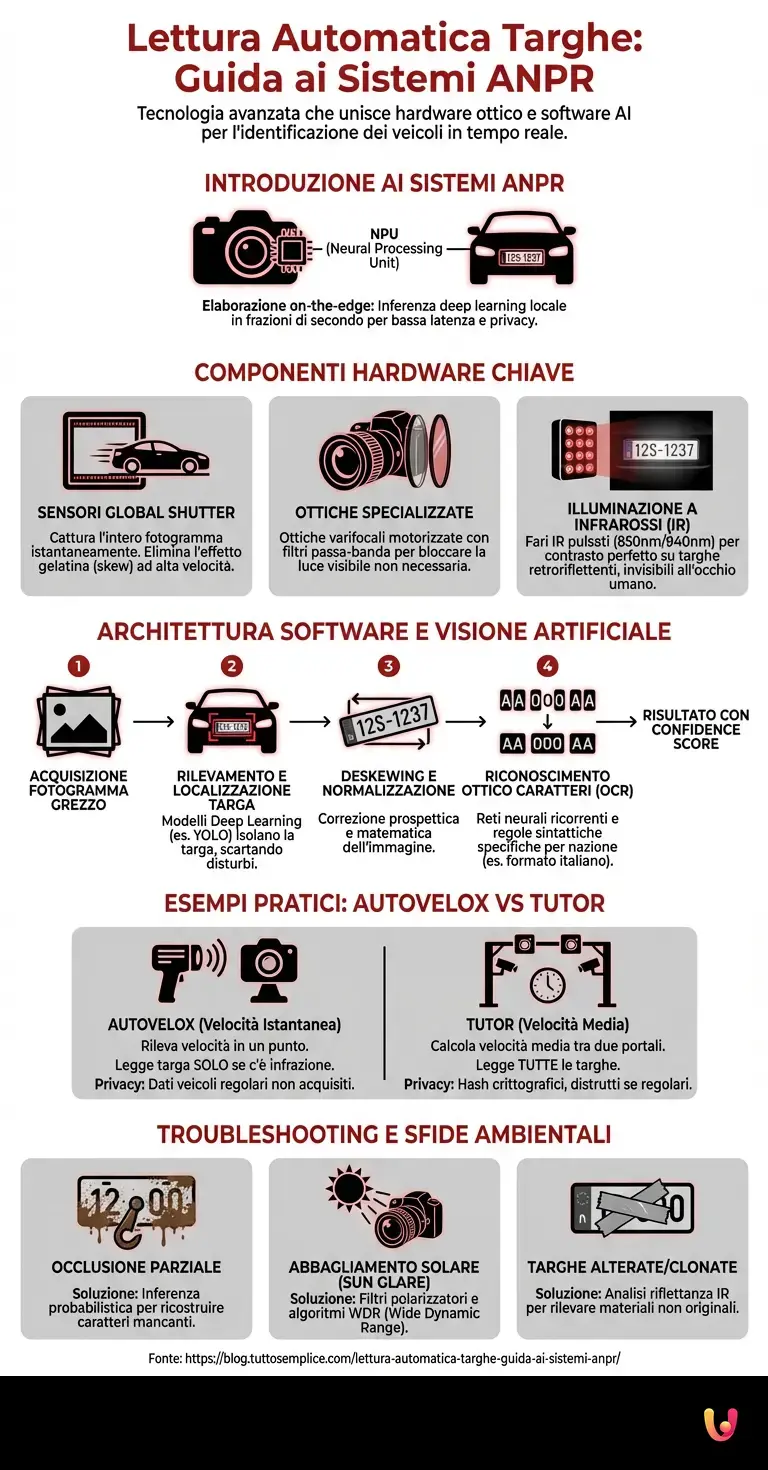

I sistemi ANPR combinano sensori ottici avanzati e intelligenza artificiale per identificare rapidamente i veicoli elaborando i dati direttamente a bordo telecamera.
La componente hardware utilizza sensori Global Shutter contro le distorsioni ad alta velocità e illuminatori a infrarossi per una lettura ottimale notturna.
Il software integrato sfrutta reti neurali e algoritmi di deep learning per localizzare la targa ed estrarre il testo digitale in pochissimi millisecondi.
Conclusioni
In sintesi, la lettura automatica targhe rappresenta un trionfo dell’ingegneria informatica moderna. L’integrazione sempre più profonda tra hardware specializzato e software di visione artificiale continuerà a plasmare il futuro della mobilità intelligente e della sicurezza stradale globale.
Siamo passati da sistemi ingombranti che richiedevano enormi server rack a telecamere compatte dotate di intelligenza artificiale integrata. Comprendere l’hardware e il software dietro questi dispositivi ci permette non solo di capire come vengono generate le sanzioni, ma anche di apprezzare l’incredibile livello di sofisticazione raggiunto dalla visione artificiale nel risolvere problemi complessi in ambienti non controllati.
Domande frequenti
La sigla indica il riconoscimento automatico delle targhe, una tecnologia che unisce sensori ottici avanzati e intelligenza artificiale. Il sistema cattura la foto del veicolo e utilizza algoritmi di visione artificiale per convertire i caratteri in testo digitale. Questo processo avviene in tempo reale direttamente nella telecamera, garantendo controlli stradali estremamente precisi.
I dispositivi utilizzano speciali sensori visivi che scattano il fotogramma in un singolo istante, eliminando le distorsioni dei veicoli in corsa. Per la visione notturna, vengono impiegati fari a infrarossi invisibili alla vista umana. Questi fari illuminano la vernice retroriflettente, creando un contrasto netto che permette al software di riconoscere i numeri nel buio totale senza abbagliare chi guida.
Il primo rileva la velocità istantanea in un punto preciso e fotografa il veicolo solo se avviene una infrazione. Il secondo calcola la velocità media tra due portali distanti tra loro, leggendo tutte le vetture in transito. Nel caso del rilevamento medio, i dati dei conducenti in regola vengono convertiti in codici crittografici e distrutti per tutelare la riservatezza.
I software moderni utilizzano reti neurali addestrate su milioni di immagini per ricostruire i caratteri parzialmente coperti da fango o ostacoli. Se un conducente altera un numero con del nastro adesivo, il sistema rileva la manomissione grazie alla luce a infrarossi. Il nastro comune non riflette la luce come la vernice originale, permettendo al software di segnalare immediatamente il problema.
Le telecamere di ultima generazione elaborano i dati localmente senza inviare flussi video continui a server esterni. Nei sistemi di controllo della velocità media, le informazioni delle vetture vengono trasformate in codici irreversibili. Se il conducente rispetta i limiti stradali, il sistema cancella automaticamente ogni traccia del passaggio, garantendo il pieno rispetto delle normative sulla protezione dei dati personali.
