Decodifica codice raccomandata: guida ai lettori ottici

decodifica codice raccomandata è un capolavoro di ingegneria optoelettronica spesso ignorato. L’entità principale di questo processo è il lettore ottico (o scanner di codici a barre), il dispositivo hardware incaricato di tradurre un pattern fisico di linee bianche e nere in dati digitali comprensibili dai database postali. In questa guida tecnica, sposteremo il focus dal significato legale dei codici (come i noti 698 o 620) per analizzare in profondità come la tecnologia Laser e i sensori CCD acquisiscono, processano e decodificano queste informazioni.

Introduzione: L’anatomia di un codice a barre postale

Prima di comprendere il funzionamento dell’hardware, è fondamentale definire l’oggetto della scansione. I codici a barre utilizzati per le raccomandate (spesso basati su simbologie come il Code 128 o varianti proprietarie ad alta densità) non sono semplici immagini, ma rappresentazioni visive di dati binari. Secondo la documentazione ufficiale degli standard GS1, ogni carattere (ad esempio il numero ‘6’, ‘9’ o ‘8’) è codificato attraverso una sequenza precisa di barre (che assorbono la luce) e spazi (che riflettono la luce) di larghezze variabili.

Prerequisiti e Architettura Hardware

Per eseguire la decodifica di un codice raccomandata, un sistema di scansione richiede tre componenti hardware fondamentali, che lavorano in sinergia in frazioni di secondo:

• Sistema di illuminazione: Una fonte di luce (Laser o LED) che illumina il codice a barre.
• Sensore ottico (Fotodiodo o CCD): Un componente che rileva la luce riflessa e genera un segnale elettrico analogico proporzionale all’intensità luminosa.
• Convertitore A/D e Decoder: Un microprocessore che converte il segnale analogico in digitale (0 e 1) e applica l’algoritmo di decodifica per estrarre la stringa alfanumerica.

Tecnologie di Scansione a Confronto

La Tecnologia Laser

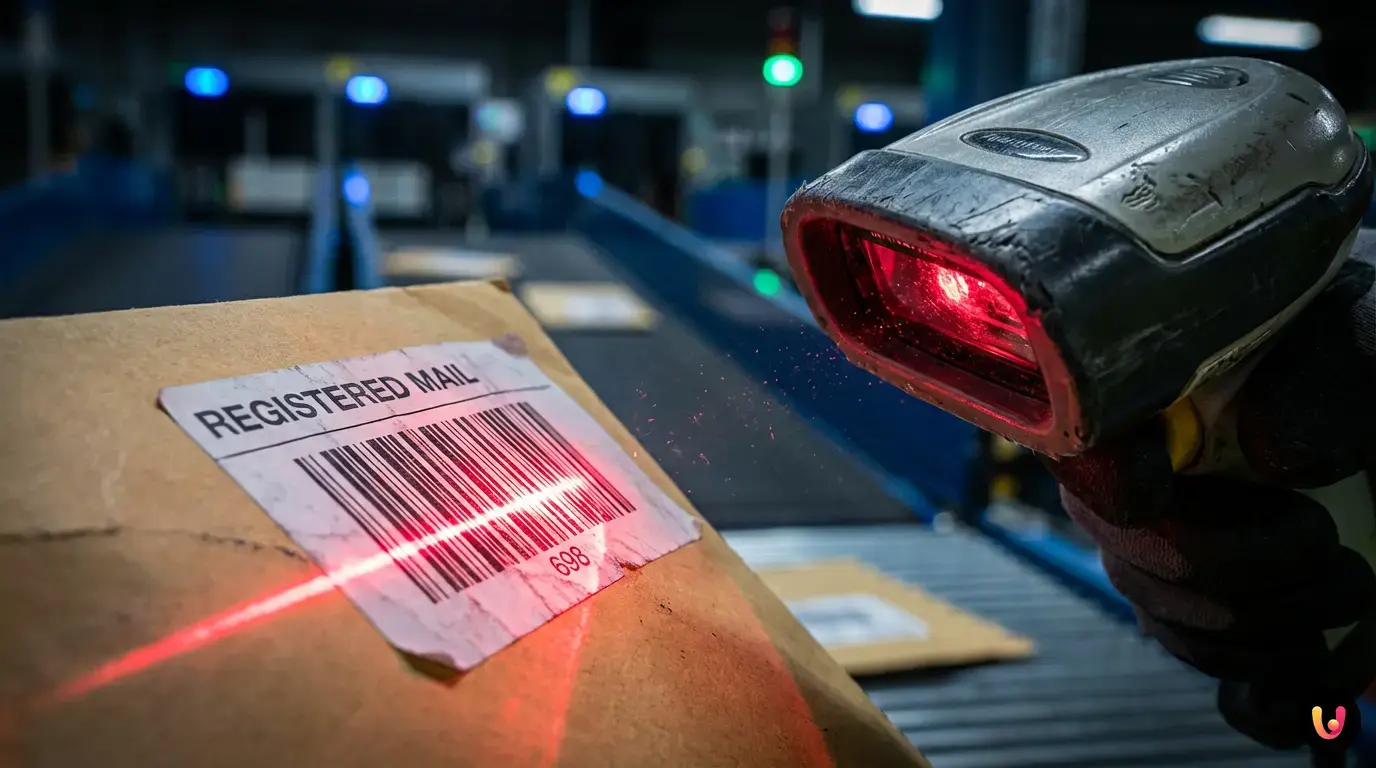

I lettori ottici Laser sono lo standard storico nei centri di smistamento postale. Come evidenziato dai manuali di ingegneria optoelettronica, questi dispositivi utilizzano un diodo laser (solitamente a luce rossa, con lunghezza d’onda intorno ai 650 nm) per proiettare un raggio concentrato sul codice. Il raggio viene fatto scorrere rapidamente avanti e indietro attraverso il codice a barre grazie a uno specchio oscillante o a un prisma rotante motorizzato. Quando il laser colpisce un’area bianca (lo spazio), la luce viene riflessa con forza verso lo scanner. Quando colpisce un’area nera (la barra), la luce viene assorbita. Un fotodiodo all’interno dello scanner cattura queste variazioni di luce riflessa e le trasforma in una forma d’onda elettrica continua.

La Tecnologia CCD (Charge-Coupled Device)

A differenza dei laser, i lettori CCD (o Linear Imagers) non hanno parti mobili. Utilizzano un array (una fila) di centinaia o migliaia di minuscoli sensori di luce allineati. Il dispositivo emette una luce diffusa (tramite una barra LED) per illuminare l’intero codice a barre contemporaneamente. Ogni singolo sensore nell’array misura l’intensità della luce riflessa dalla porzione di codice esattamente di fronte ad esso. Il risultato è una “fotografia” lineare istantanea del codice. I sensori CCD sono particolarmente apprezzati negli uffici postali per la loro robustezza (assenza di motori interni) e per l’eccellente capacità di leggere codici stampati su superfici curve o leggermente stropicciate, tipiche delle buste delle raccomandate.

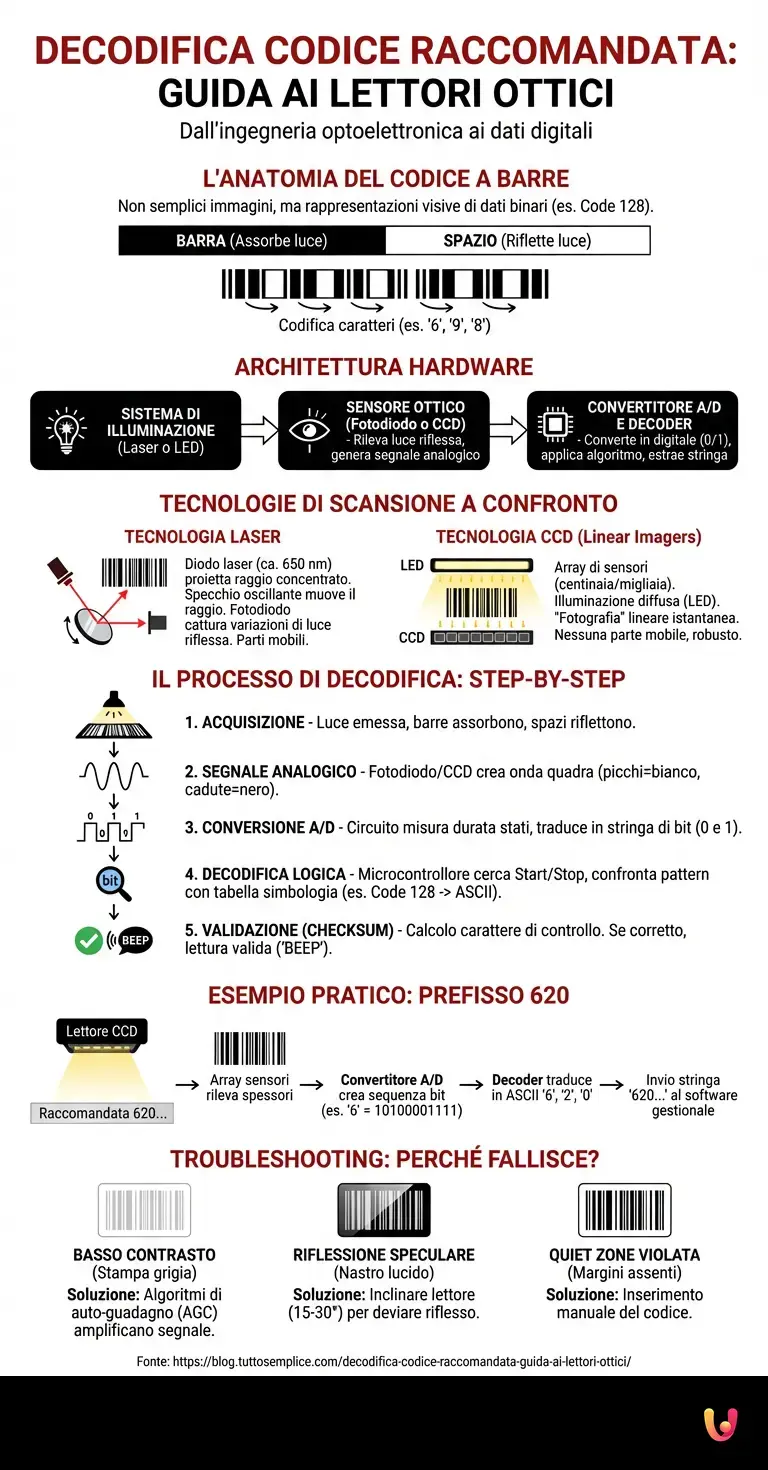

Il Processo di Decodifica: Step-by-Step

Vediamo ora il percorso esatto dei dati, dal momento in cui il raggio colpisce la busta fino alla comparsa del codice a terminale.

1. Fase di Acquisizione (Illuminazione e Riflessione): Il lettore ottico emette la luce. Le barre nere della raccomandata (es. la sequenza che identifica il ‘698’) assorbono l’energia luminosa, mentre gli spazi bianchi la riflettono verso il sensore.
2. Generazione del Segnale Analogico: Il fotodiodo (nel Laser) o l’array (nel CCD) traduce i picchi di luce (bianco) in alta tensione elettrica e le cadute di luce (nero) in bassa tensione. Si crea un’onda quadra analogica.
3. Conversione Analogico-Digitale (A/D): Il circuito interno analizza l’onda. Misurando la durata temporale di ogni stato di alta e bassa tensione (calcolata in base alla velocità di scansione), il convertitore determina la larghezza esatta di ogni barra e spazio, traducendoli in una stringa di bit (0 e 1).
4. Decodifica Logica (Algoritmo): Il microcontrollore del lettore analizza la stringa binaria. Cerca prima i “caratteri di start e stop” (che indicano l’inizio e la fine del codice e la direzione di lettura). Successivamente, confronta i pattern binari centrali con la tabella della simbologia (es. Code 128). Se il pattern corrisponde a ‘6’, ‘9’, ‘8’, il decoder genera i caratteri ASCII corrispondenti.
5. Validazione (Checksum): Prima di inviare il dato al PC, il decoder calcola il carattere di controllo (checksum) incluso nel codice a barre. Se il calcolo matematico coincide con il carattere stampato, la lettura è considerata valida e il lettore emette il classico “beep”.

Esempio Pratico: L’elaborazione del prefisso 620

Immaginiamo una raccomandata con prefisso 620. Il lettore CCD illumina l’etichetta. L’array di sensori rileva una sequenza specifica di spessori. Nel Code 128, il numero ‘6’ potrebbe essere rappresentato da un pattern binario come 10100001111. Il convertitore A/D trasforma i livelli di tensione in questa esatta sequenza di 11 bit. Il decoder riconosce la sequenza, la traduce nel carattere ASCII ‘6’ e ripete l’operazione per il ‘2’ e lo ‘0’, inviando infine la stringa “620…” tramite interfaccia USB o RS-232 al software gestionale di Poste Italiane.

Troubleshooting: Perché la scansione fallisce?

Nonostante l’alta tecnologia, la decodifica può fallire. Ecco i problemi hardware più comuni e come i sistemi li gestiscono:

• Basso contrasto di stampa (Print Contrast Signal – PCS): Se la stampante termica dell’ufficio postale ha il nastro esaurito, le barre risultano grigie anziché nere. Il sensore non rileva una caduta di tensione sufficiente. Soluzione: I moderni lettori CCD utilizzano algoritmi di auto-guadagno (AGC) per amplificare elettronicamente i segnali deboli.
• Riflessione Speculare: Se l’etichetta della raccomandata è coperta da nastro adesivo lucido, la luce del laser può “accecare” il fotodiodo. Soluzione: Inclinare il lettore ottico di circa 15-30 gradi rispetto alla perpendicolare del codice per deviare il riflesso diretto.
• Quiet Zone violata: Ogni codice a barre richiede uno spazio bianco vuoto prima e dopo le barre (Quiet Zone). Se l’etichetta è strappata o stampata troppo vicino al bordo, il decoder non trova il carattere di Start. Soluzione: Inserimento manuale del codice da parte dell’operatore.

Conclusioni

La decodifica codice raccomandata è un processo hardware estremamente sofisticato che trasforma grandezze fisiche (luce) in dati informatici in millisecondi. Mentre la tecnologia Laser e CCD lineare domina ancora molti uffici postali, il futuro si sta spostando verso gli Imager 2D. Questi dispositivi funzionano come vere e proprie fotocamere digitali, catturando un’immagine bidimensionale dell’intera busta e utilizzando algoritmi di machine learning per identificare e decodificare non solo i codici a barre tradizionali, ma anche codici QR, Datamatrix e persino il testo scritto a mano (OCR), rendendo il tracciamento delle raccomandate ancora più infallibile.
