Architettura dei Nuovi ATM Postamat: Hardware e Software

L’infrastruttura tecnologica di Postamat ha subito una trasformazione radicale negli ultimi anni. I nuovi atm postamat non sono più semplici distributori di banconote, ma veri e propri chioschi multiservizio ad alta complessità ingegneristica. Questa evoluzione, spinta dalla necessità di automatizzare le operazioni di sportello, ha portato all’introduzione di sofisticati sistemi di Cash-in (versamento) e Cash Recycling (ricircolo del contante). In questa analisi tecnica, esploreremo i livelli hardware e software che compongono l’architettura di questi moderni terminali finanziari, analizzando come sensori ottici, middleware standardizzati e protocolli crittografici lavorino in sinergia per garantire transazioni sicure e in tempo reale.

Evoluzione Tecnologica dei Terminali Bancari

I nuovi atm postamat rappresentano un salto generazionale nel settore bancario, passando da semplici erogatori a filiali automatizzate. L’integrazione di tecnologie cash-in avanzate permette operazioni complesse in tempo reale, riducendo i costi operativi e migliorando l’esperienza dell’utente finale. Fino a un decennio fa, la maggior parte degli sportelli automatici operava in modalità Cash-out (solo prelievo). L’hardware era relativamente semplice: una cassaforte, un meccanismo di estrazione a frizione o a vuoto e un computer di controllo. Oggi, la necessità di gestire depositi di contante e assegni ha richiesto una riprogettazione totale dell’architettura hardware dei terminali di pagamento e degli ATM. I moderni dispositivi devono non solo erogare, ma anche acquisire, riconoscere, validare e smistare le banconote introdotte dall’utente, il tutto in frazioni di secondo e con un margine di errore tendente allo zero.

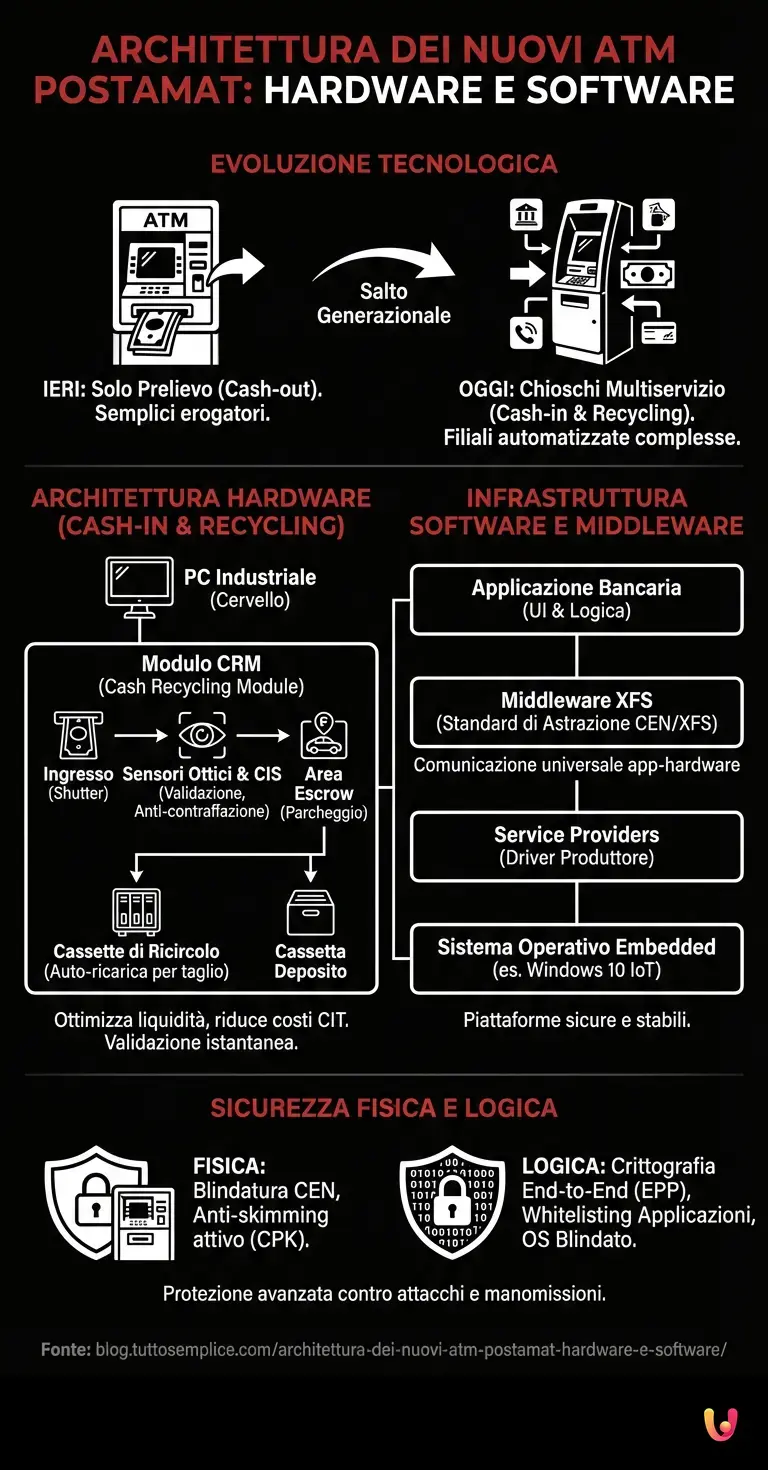

Architettura Hardware dei Sistemi Cash-in

L’architettura hardware dei nuovi atm postamat si basa su componenti modulari ad alta precisione. Il cuore del sistema è il modulo cash-in, progettato per acquisire, validare e immagazzinare banconote in modo sicuro, garantendo un’operatività continua e senza inceppamenti. Il nucleo fisico di un ATM moderno è gestito da un PC industriale (IPC) che funge da cervello, collegato a una serie di periferiche tramite bus USB o seriali (RS-232). Tuttavia, la vera innovazione risiede nei moduli meccatronici dedicati alla gestione del contante. Quando un utente inserisce una mazzetta di banconote nello slot (chiamato shutter), si attiva una complessa catena di montaggio in miniatura.

Moduli di Ricircolo del Denaro

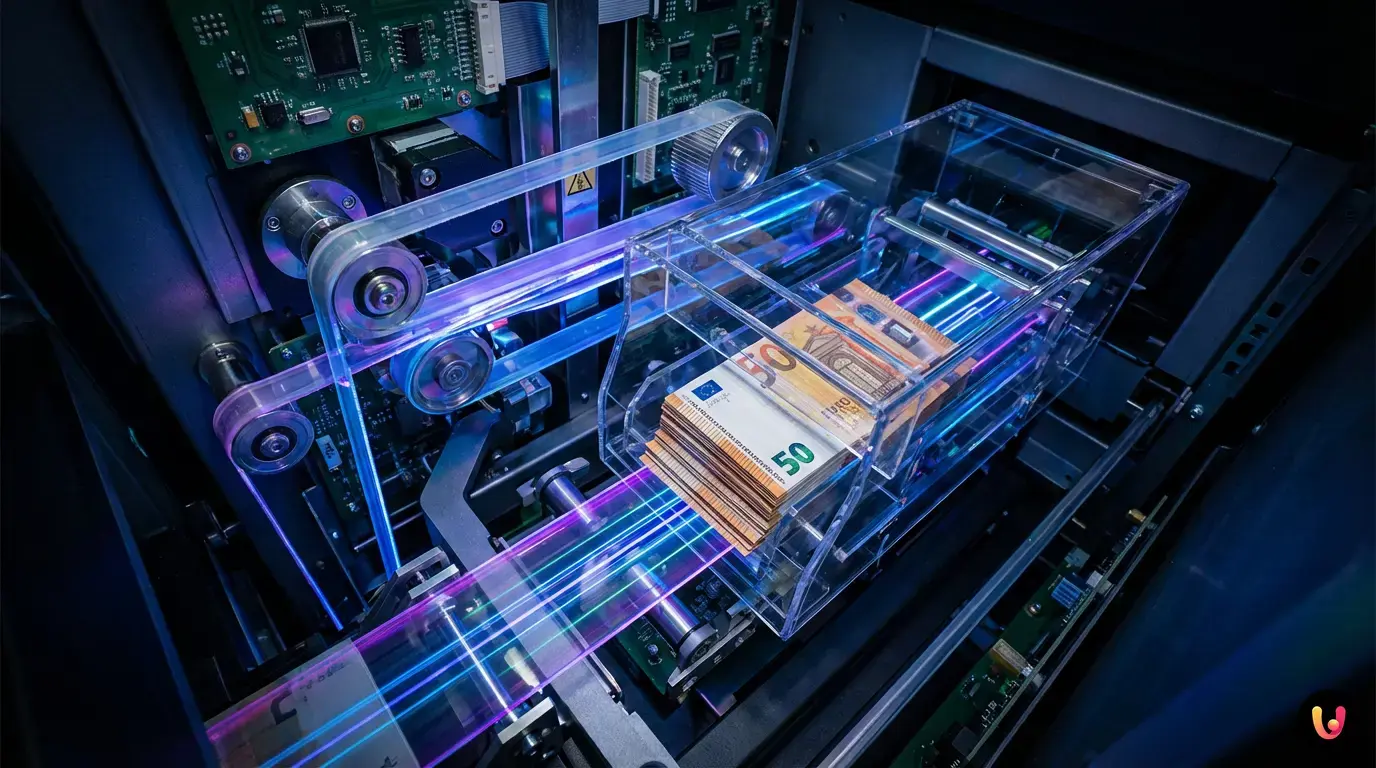

I moduli CRM (Cash Recycling Module) integrati nei nuovi atm postamat consentono di riutilizzare il contante versato per le successive operazioni di prelievo. Questa tecnologia hardware ottimizza la gestione della liquidità e riduce drasticamente la necessità di ricariche manuali. Il Cash Recycling Module (CRM) è il componente più costoso e complesso. A differenza dei vecchi sistemi di deposito in busta, il CRM accetta banconote sfuse, le separa (singolarizzazione) e le trasporta attraverso un percorso di cinghie e rulli. Le banconote validate vengono temporaneamente stoccate in un’area di parcheggio (Escrow). Se l’utente conferma l’operazione, il denaro viene spostato nelle cassette di ricircolo (denominate per taglio) o in una cassetta di deposito (per i tagli non destinati al ricircolo). Questo meccanismo riduce i costi di trasporto valori (CIT – Cash In Transit), poiché l’ATM si “auto-ricarica” con i versamenti dei clienti.

Sensori Ottici e Validazione delle Banconote

La validazione delle banconote nei nuovi atm postamat avviene tramite sensori ottici CIS e rilevatori magnetici. Questi componenti hardware analizzano spessore, inchiostro infrarosso e filigrane in frazioni di secondo, respingendo istantaneamente i tentativi di deposito di valuta contraffatta. Il modulo di riconoscimento delle banconote (Bill Validator) utilizza un array di sensori per verificare l’autenticità e lo stato di usura (fitness) della valuta. I componenti principali includono:

• Sensori CIS (Contact Image Sensor): Scansionano l’intera superficie della banconota ad alta risoluzione, confrontando l’immagine con un database di template memorizzati nel firmware.
• Sensori Infrarossi (IR) e Ultravioletti (UV): Rilevano le caratteristiche di sicurezza invisibili a occhio nudo, come gli inchiostri speciali e le fibre fluorescenti.
• Testine Magnetiche: Leggono il filo di sicurezza magnetico e l’inchiostro magnetico presente su specifiche banconote.
• Sensori di spessore (Ultrasonici o Meccanici): Rilevano la presenza di nastro adesivo o banconote sovrapposte (double-feeding).

Infrastruttura Software e Middleware

Il livello software dei nuovi atm postamat abbandona i vecchi sistemi legacy per abbracciare piattaforme IoT sicure. L’architettura si affida allo standard XFS per far comunicare l’applicativo bancario con l’hardware periferico, garantendo transazioni crittografate e aggiornamenti remoti. L’hardware più sofisticato sarebbe inutile senza un’infrastruttura software in grado di orchestrarlo. Storicamente, gli ATM utilizzavano sistemi operativi obsoleti come OS/2 o Windows XP/CE. Oggi, la transizione verso sistemi operativi embedded moderni, come Windows 10 IoT Enterprise o distribuzioni Linux customizzate, è uno standard de facto per garantire stabilità e supporto a lungo termine.

Sistemi Operativi e Standard XFS

La gestione dei nuovi atm postamat richiede sistemi operativi embedded altamente blindati. L’utilizzo del middleware XFS permette un’astrazione hardware completa, consentendo a Poste Italiane di aggiornare il software applicativo indipendentemente dal produttore del terminale fisico. Il vero collante dell’architettura software è lo standard CEN/XFS (eXtensions for Financial Services). Si tratta di un’architettura client-server basata su API Windows che permette all’applicazione bancaria (il software con cui interagisce l’utente) di comunicare con le periferiche hardware (lettore di carte, stampante, CRM) senza dover conoscere i dettagli proprietari dell’hardware stesso.

Livello Architetturale	Descrizione Tecnica	Esempio Pratico
Application Layer	Interfaccia utente (UI) e logica di business. Gestisce il flusso della transazione.	Applicativo Postamat (HTML5/WPF)
Middleware (XFS)	Livello di astrazione. Traduce i comandi dell’applicazione in chiamate standard.	XFS Manager
Service Providers (SP)	Driver specifici forniti dal produttore dell’hardware per interfacciarsi con XFS.	Driver NCR, Diebold Nixdorf
Hardware Layer	I componenti fisici e i loro firmware interni.	Modulo CRM, EPP, Lettore Carte

Sicurezza Fisica e Logica

La protezione dei nuovi atm postamat unisce blindature fisiche di grado CEN a difese logiche avanzate. L’implementazione di crittografia end-to-end, anti-skimming attivo e whitelisting delle applicazioni previene attacchi informatici e manomissioni hardware sul terminale. La sicurezza informatica dei sistemi bancari è una priorità assoluta. A livello hardware, la tastiera (EPP – Encrypting PIN Pad) è un dispositivo crittografico autonomo. Quando l’utente digita il PIN, questo viene immediatamente crittografato (solitamente tramite Triple DES o AES) all’interno dell’EPP stesso. Il PC dell’ATM non vede mai il PIN in chiaro, ma solo un blocco di dati cifrati (PIN Block) che viene inviato all’host bancario per la verifica. A livello software, i moderni ATM implementano rigide policy di Application Whitelisting (solo i programmi esplicitamente autorizzati possono essere eseguiti), crittografia dell’intero disco rigido (BitLocker) e sistemi di prevenzione delle intrusioni (HIPS). Inoltre, i lettori di carte motorizzati sono dotati di sensori anti-skimming (CPK – Card Protection Kit) che emettono campi elettromagnetici di disturbo per neutralizzare eventuali testine di lettura fraudolente applicate dai criminali sulla fessura di inserimento.

Conclusioni

In sintesi, l’architettura dei nuovi atm postamat fonde hardware di precisione e software crittografato per creare ecosistemi finanziari autonomi. Questa evoluzione tecnica del cash-in ridefinisce gli standard di sicurezza e usabilità per i servizi di Poste Italiane. L’evoluzione degli ATM da semplici erogatori a complessi sistemi di Cash Recycling rappresenta un traguardo ingegneristico notevole. La convergenza tra meccatronica di precisione (per la gestione fisica delle banconote), sensori ottici avanzati e architetture software standardizzate (XFS) ha permesso di creare terminali estremamente affidabili. Guardando al futuro, l’integrazione di algoritmi di Intelligenza Artificiale per la manutenzione predittiva e l’adozione di interfacce biometriche promettono di rendere questi dispositivi ancora più sicuri e integrati nel tessuto digitale delle smart city.
