Quando parliamo di Smart Card e di Carta di Identità Elettronica (CIE), spesso ci concentriamo sull’interfaccia software, ignorando la complessa ingegneria che opera sotto la superficie. Al giorno d’oggi, nel 2026, l’adozione di questi strumenti è universale, ma comprendere cosa accade fisicamente all’interno del chip è fondamentale per apprezzarne l’assoluta sicurezza. Questo articolo esplora a livello microscopico e architetturale i processi fisici ed elettronici che si innescano nel momento esatto in cui si inserisce il PIN per validare un documento.
Architettura Hardware del Microchip
L’architettura hardware alla base della firma digitale smart card comprende un microcontrollore crittografico avanzato. Questo chip, presente anche nella CIE, integra CPU, memoria ROM, EEPROM e RAM, operando come un vero e proprio computer in miniatura isolato dall’esterno.
Secondo le specifiche tecniche degli standard internazionali, il cuore pulsante di questi dispositivi è il Secure Element (SE). Non si tratta di una semplice memoria di archiviazione, ma di un ambiente di esecuzione isolato (Trusted Execution Environment). A livello fisico, il microchip è dotato di sensori anti-manomissione (tamper-resistant): se il chip rileva variazioni anomale di tensione, frequenza di clock o tentativi di decapsulamento chimico/fisico, i circuiti si autodistruggono o bloccano l’accesso ai dati (zeroization).
La memoria interna è divisa in:
- ROM (Read-Only Memory): Contiene il sistema operativo della carta (Smart Card OS), scritto in fase di produzione e inalterabile.
- EEPROM / Flash: Ospita i dati dell’utente, i certificati digitali e, soprattutto, la chiave privata. Quest’area è protetta da firewall hardware.
- RAM (Random Access Memory): Utilizzata per i calcoli temporanei durante le operazioni crittografiche. I dati qui vengono cancellati non appena viene interrotta l’alimentazione.
- Coprocessore Crittografico: Un’unità hardware dedicata esclusivamente ad accelerare i calcoli matematici complessi richiesti dagli algoritmi RSA o ECC (Elliptic Curve Cryptography).
Prerequisiti e Strumenti di Comunicazione
Per eseguire una firma digitale smart card, sono necessari strumenti hardware e software specifici. Il lettore funge da ponte energetico e di comunicazione tra il computer e il chip della CIE, utilizzando protocolli standardizzati per lo scambio di dati.
Il microchip non possiede una batteria interna. L’energia necessaria per accendere la CPU e la RAM viene fornita dal lettore esterno. Questo avviene tramite contatto fisico (i pad dorati visibili sulle tessere tradizionali, standard ISO/IEC 7816) o tramite induzione elettromagnetica nel caso della CIE (tecnologia NFC, standard ISO/IEC 14443).
Una volta alimentato, il computer e il chip comunicano tramite comandi APDU (Application Protocol Data Unit). Il software di firma sul PC invia un pacchetto di byte (Command APDU) al lettore, che lo trasmette al chip. Il chip elabora la richiesta e risponde con un Response APDU, che include uno status word (es. ’90 00′ per indicare un’operazione completata con successo).
Il Processo di Firma a Livello Hardware
Il processo di firma digitale smart card avviene interamente all’interno del chip sicuro. Quando si firma un documento con la CIE, la chiave privata non lascia mai l’hardware; è il chip stesso a elaborare l’hash e restituire il risultato crittografato.
La regola d’oro della crittografia hardware è il principio di non-esportabilità: la chiave privata generata o iniettata nel Secure Element non può essere letta o copiata da nessun comando esterno. Ecco cosa succede passo dopo passo a livello elettronico:
Calcolo dell’Impronta del Documento
Il calcolo dell’impronta per la firma digitale smart card inizia sul computer dell’utente. Il software analizza il file da firmare e genera un hash univoco, riducendo l’intero documento a una stringa di dati compatta da inviare alla CIE.
Poiché i documenti (come i PDF) possono pesare svariati megabyte, sarebbe impossibile e lentissimo inviarli interamente al microchip tramite le interfacce seriali o NFC. Pertanto, la CPU del computer esegue un algoritmo di hashing (es. SHA-256) per creare un’impronta digitale del documento (solitamente 32 byte). Solo questo piccolo pacchetto di dati viene inviato al lettore.
Autenticazione e Sblocco del Secure Element
L’autenticazione per la firma digitale smart card richiede l’inserimento del PIN da parte dell’utente. Questo codice viene inviato al microchip della CIE, che lo confronta internamente a livello hardware per sbloccare l’accesso alla chiave privata.
Quando l’utente digita il PIN, il comando APDU `VERIFY` trasporta il codice al chip. Il microcontrollore confronta il PIN ricevuto con quello memorizzato in un’area protetta della EEPROM. Se il confronto ha esito positivo, un flag hardware viene attivato nella RAM, autorizzando l’uso della chiave privata per la sessione corrente. Se il PIN è errato per tre volte consecutive, il chip brucia fisicamente un fusibile logico (o aggiorna un contatore non volatile), bloccando irreversibilmente l’accesso fino all’inserimento del codice PUK.
Esecuzione dell’Algoritmo Crittografico
L’esecuzione crittografica della firma digitale smart card rappresenta il cuore del processo. Il coprocessore della CIE prende l’hash del documento e lo cifra utilizzando la chiave privata, generando la firma effettiva a livello hardware.
Una volta sbloccato l’accesso, il computer invia l’hash al chip tramite un comando APDU `PERFORM SECURITY OPERATION` (o simile). A questo punto, il coprocessore matematico entra in azione. Legge la chiave privata dalla EEPROM, carica l’hash nella RAM e applica l’algoritmo crittografico (es. RSA a 2048 bit). Questa operazione richiede un picco di assorbimento energetico, gestito dai condensatori del lettore. Il risultato di questa complessa operazione matematica è la firma digitale, che viene impacchettata in un Response APDU e inviata indietro al computer per essere incorporata nel documento PDF o P7M.
Differenze tra Smart Card Tradizionali e CIE
Le differenze principali nella firma digitale smart card rispetto alla CIE risiedono nell’interfaccia hardware. Mentre le tessere tradizionali usano contatti dorati, la Carta di Identità Elettronica sfrutta la tecnologia NFC per comunicare con il lettore.
In base ai dati di settore e alle certificazioni Common Criteria (CC) EAL5+ o superiori, entrambe le soluzioni offrono standard di sicurezza militari, ma l’architettura di interfacciamento cambia radicalmente. Di seguito un confronto tecnico:
| Caratteristica Hardware | Smart Card Tradizionale (CNS/Token USB) | Carta di Identità Elettronica (CIE 3.0) |
|---|---|---|
| Interfaccia di Comunicazione | Contatto fisico (ISO/IEC 7816) o USB integrata | Contactless / Radiofrequenza NFC (ISO/IEC 14443) |
| Alimentazione | Diretta tramite i pin VCC e GND | Induzione elettromagnetica tramite antenna a spira interna |
| Velocità di Trasmissione | Fino a 115.200 bps (standard) | Fino a 848 kbps (dipende dal campo RF) |
| Usabilità Mobile | Richiede adattatori OTG o lettori specifici | Nativa tramite chip NFC degli smartphone |
Risoluzione dei Problemi Hardware Comuni
Durante l’uso della firma digitale smart card, possono verificarsi errori di comunicazione hardware. Problemi di alimentazione del lettore NFC o contatti ossidati sulle tessere tradizionali impediscono alla CIE di completare le operazioni crittografiche richieste dal software.
Quando il processo fallisce, il problema raramente risiede nel chip stesso (che è estremamente resiliente), ma piuttosto nel canale di comunicazione. I problemi più frequenti a livello hardware includono:
- Caduta di tensione (Tear-off): Se la CIE viene allontanata dal lettore NFC durante il calcolo crittografico, il chip perde alimentazione. Il sistema operativo della carta è progettato per eseguire un rollback transazionale (Anti-Tearing) per evitare la corruzione della memoria EEPROM.
- Ossidazione dei contatti: Nelle carte tradizionali, i pad dorati possono ossidarsi, variando l’impedenza elettrica. Il lettore non riesce a fornire i 5V o 3V necessari, causando un reset continuo del chip (ATR – Answer To Reset fallito).
- Interferenze Elettromagnetiche (EMI): L’uso della CIE vicino a superfici metalliche o altri dispositivi radianti può disturbare il campo magnetico a 13.56 MHz generato dal lettore NFC, corrompendo i pacchetti APDU in transito.

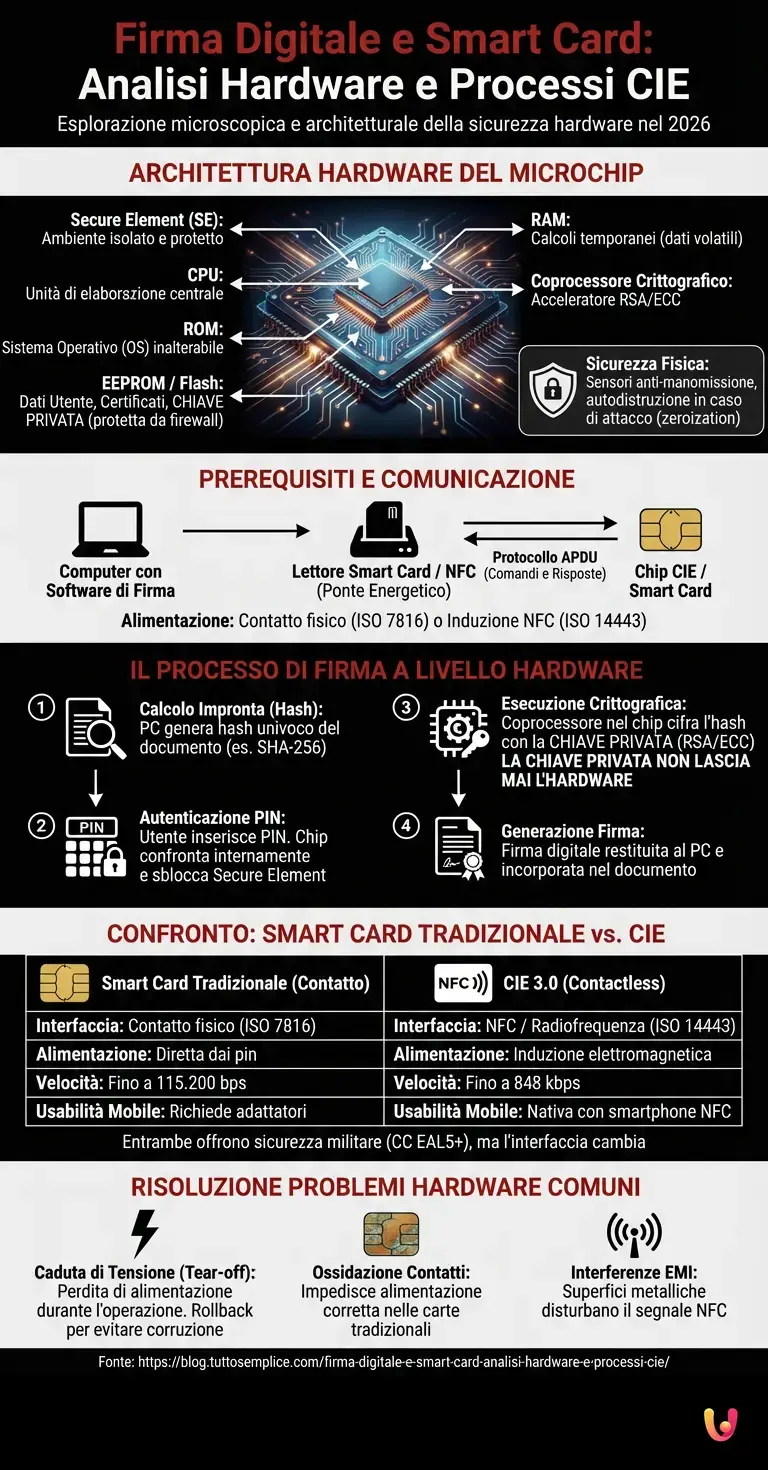

In Breve (TL;DR)
Le Smart Card e la CIE integrano un microchip crittografico avanzato con un Secure Element isolato e sensori anti-manomissione per garantire una sicurezza assoluta.
Il lettore esterno trasmette energia vitale al chip tramite contatto fisico o induzione magnetica, consentendo una comunicazione sicura attraverso specifici comandi standardizzati APDU.
Durante ogni operazione di firma digitale, il PIN utente sblocca il sistema hardware per cifrare un hash, mantenendo la chiave privata inesportabile nel microchip.
Conclusioni
In sintesi, la sicurezza della firma digitale smart card si basa sull’inviolabilità fisica del microchip. L’uso della CIE garantisce che le operazioni crittografiche avvengano in un ambiente hardware isolato, proteggendo l’identità digitale dell’utente da qualsiasi compromissione esterna.
Comprendere cosa succede a livello hardware dimostra perché questi strumenti siano legalmente equiparati alla firma autografa. Il fatto che la chiave privata sia fisicamente confinata nel silicio del Secure Element, e che ogni operazione richieda energia e comandi specifici mediati da un sistema operativo blindato, rende la clonazione o il furto dell’identità digitale un’impresa praticamente impossibile con le tecnologie attuali. La transizione verso la CIE e l’NFC ha ulteriormente semplificato l’accesso a questa tecnologia, mantenendo inalterati i rigorosi standard crittografici che proteggono i nostri documenti più importanti.
Domande frequenti
Il processo si svolge interamente dentro il microchip sicuro della tessera. Il computer calcola il riassunto crittografico del documento e lo invia al chip che, dopo lo sblocco tramite PIN, utilizza il proprio coprocessore interno per cifrare i dati. In questo modo la chiave privata non esce mai dal dispositivo fisico garantendo la massima sicurezza.
La chiave privata risiede in una memoria protetta chiamata EEPROM situata dentro il Secure Element del microchip. Questo ambiente di esecuzione isolato impedisce qualsiasi tentativo di copia o lettura esterna. Grazie al principio di non esportabilità, i dati sensibili rimangono confinati nel silicio e protetti da firewall fisici.
Se si inserisce un codice errato per tre tentativi consecutivi, il microcontrollore interviene a livello fisico bruciando un fusibile logico o aggiornando un contatore permanente. Questa azione blocca in modo irreversibile ogni accesso alla chiave privata. Per ripristinare le funzioni del dispositivo sarà quindi necessario utilizzare il codice PUK di sblocco.
La differenza fondamentale riguarda il metodo di comunicazione e alimentazione del chip. Le tessere tradizionali utilizzano contatti fisici dorati per scambiare dati e ricevere energia dal lettore. La Carta di Identità Elettronica sfrutta invece la tecnologia NFC, comunicando in radiofrequenza e alimentandosi tramite induzione elettromagnetica senza bisogno di contatto diretto.
I malfunzionamenti sono quasi sempre legati a problemi del canale di comunicazione e non al chip stesso. Le cause più comuni includono interferenze elettromagnetiche causate da oggetti metallici vicini o un improvviso calo di tensione se la tessera viene allontanata troppo presto dal lettore NFC. Il sistema possiede comunque meccanismi di protezione per evitare danni alla memoria interna.
