Vous avez sans doute déjà vécu cette situation. Vous marchez dans la rue, votre regard est attiré par une affiche publicitaire usée par le temps, ou vous êtes attablé à la terrasse d’un café devant un menu plastifié à moitié effacé. Vous sortez votre smartphone, vous pointez l’objectif vers ce petit carré composé de pixels noirs et blancs, et la magie opère instantanément. Malgré les rayures, les déchirures, les taches ou les graffitis, la page web s’ouvre sans la moindre hésitation. Ce mystérieux damier, c’est le Code QR (Quick Response Code). Mais comment une matrice visuelle, en apparence si chaotique et fragile, peut-elle survivre à une destruction partielle et continuer à transmettre ses informations avec une précision absolue ?
La réponse à cette question ne relève pas de la magie, mais d’une ingénierie informatique de haut vol. Derrière ce motif que nous scannons quotidiennement pour accéder à l’internet se cache l’un des algorithmes de correction d’erreurs les plus puissants jamais conçus. Pour comprendre ce miracle technologique, il faut plonger au cœur de l’anatomie de ce labyrinthe géométrique et décortiquer les mathématiques qui le rendent virtuellement indestructible.

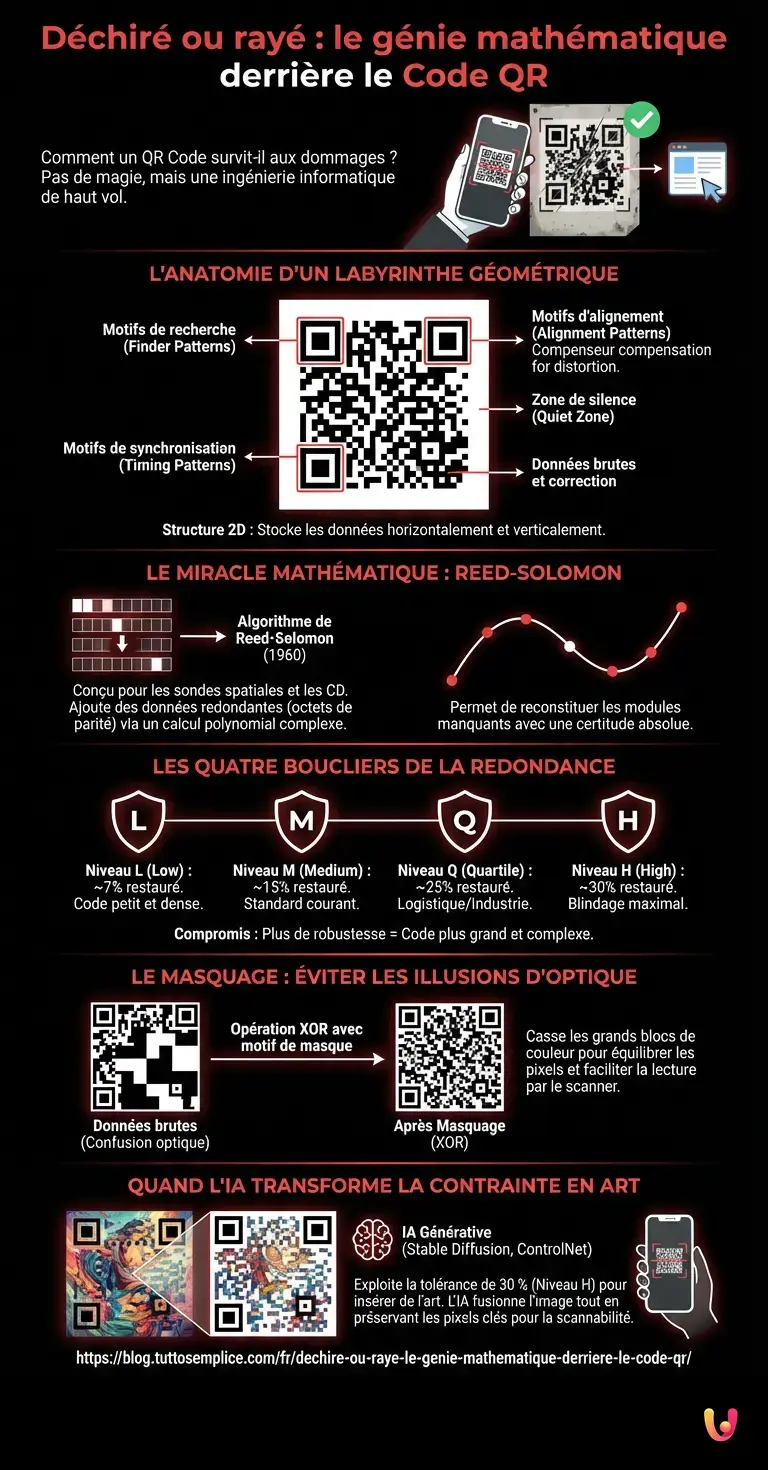

L’anatomie d’un labyrinthe géométrique
Avant de comprendre comment ce motif survit à sa propre destruction, il est crucial d’examiner sa structure de base. Contrairement au code-barres traditionnel (unidimensionnel) qui ne se lit que de gauche à droite, notre damier est bidimensionnel. Il stocke les données à la fois horizontalement et verticalement, ce qui lui permet de contenir des centaines de fois plus d’informations sur une surface réduite.
Si vous observez attentivement ce carré, vous remarquerez qu’il n’est pas qu’un simple amas aléatoire de pixels (appelés techniquement des modules). Il possède une architecture stricte, conçue pour guider les capteurs optiques de nos gadgets modernes :
- Les motifs de recherche (Finder Patterns) : Ce sont les trois grands carrés situés dans les coins supérieur gauche, supérieur droit et inférieur gauche. Ils permettent au scanner de repérer immédiatement l’image, de comprendre son orientation et de corriger la perspective, même si vous tenez votre téléphone de travers.
- Les motifs d’alignement (Alignment Patterns) : Plus petits, ils sont répartis dans la matrice (pour les versions plus grandes du code) et aident à compenser les distorsions de la surface, par exemple si le code est imprimé sur une bouteille courbée.
- Les motifs de synchronisation (Timing Patterns) : Ce sont des lignes alternant un module noir et un module blanc, reliant les grands carrés. Elles agissent comme une règle graduée, indiquant au scanner la taille exacte de la grille de données.
- La zone de silence (Quiet Zone) : C’est la marge blanche obligatoire tout autour du damier, indispensable pour isoler le code de son environnement visuel.
Une fois ces repères identifiés, le logiciel de lecture sait exactement où chercher les données brutes. Mais que se passe-t-il si une partie de ces données est arrachée ? C’est ici qu’intervient le véritable secret de cette technologie.
Le miracle mathématique : l’algorithme de Reed-Solomon
L’indestructibilité de ce motif repose sur un concept mathématique fascinant appelé la correction d’erreurs de Reed-Solomon. Inventé en 1960 par Irving S. Reed et Gustave Solomon, chercheurs au MIT, cet algorithme n’a pas été créé pour nos smartphones. À l’origine, il a été conçu pour protéger les transmissions de données des sondes spatiales comme Voyager, qui envoyaient des images depuis les confins du système solaire à travers un bruit cosmique intense. Il a ensuite été utilisé pour empêcher les CD rayés de sauter.
En 1994, lorsque l’ingénieur japonais Masahiro Hara a inventé ce fameux damier pour l’industrie automobile, il a eu la brillante idée d’y intégrer l’algorithme de Reed-Solomon. Le principe fondamental repose sur la redondance des données.
Plutôt que d’écrire l’information une seule fois, le générateur du code va créer des données supplémentaires (des octets de parité) basées sur un calcul polynomial complexe. Imaginez que vous deviez tracer une courbe mathématique. Si vous avez besoin de deux points pour tracer une ligne droite, l’algorithme va en placer cinq ou six sur cette même ligne. Si trois de ces points sont effacés par une tache d’encre, les points restants suffisent amplement pour déduire mathématiquement la trajectoire exacte de la ligne d’origine.
Dans le monde numérique, cela signifie que le code ne se contente pas de dupliquer l’information (ce qui prendrait trop de place). Il calcule des équations sur des champs de Galois (des structures algébriques finies) qui lient mathématiquement tous les blocs de données entre eux. Si le scanner lit une série de modules et s’aperçoit qu’il manque un morceau, il utilise les modules restants pour résoudre l’équation à l’envers et reconstituer les modules manquants avec une certitude absolue de 100 %.
Les quatre boucliers de la redondance
Cette capacité de régénération n’est pas uniforme ; elle est paramétrable. Lors de la création du motif, l’utilisateur peut choisir entre quatre niveaux de correction d’erreurs, selon l’environnement hostile auquel le code sera exposé. Ces niveaux déterminent le pourcentage de la surface qui peut être totalement détruit sans compromettre la lecture :
- Niveau L (Low) : Permet de restaurer environ 7 % des données perdues. Idéal pour un affichage sur écran où le risque de dégradation est nul. Il permet de créer un code très petit et dense.
- Niveau M (Medium) : Restaure jusqu’à 15 % des données. C’est le standard par défaut pour la plupart des usages courants.
- Niveau Q (Quartile) : Peut survivre à une destruction de 25 % de sa surface. Souvent utilisé dans la logistique ou l’industrie.
- Niveau H (High) : Le niveau de blindage maximal. Il permet au code de fonctionner parfaitement même si 30 % de sa surface est totalement oblitérée.
Pourquoi ne pas toujours utiliser le niveau H ? Parce que la redondance a un coût spatial. Plus vous ajoutez de données de correction, plus le damier devient complexe, dense, et nécessite une surface d’impression plus grande pour que les modules restent lisibles par les caméras. C’est un compromis permanent entre la robustesse et la taille physique du motif.
Le masquage : éviter les illusions d’optique
Il existe un autre défi technique majeur que ce motif doit surmonter pour rester lisible : la confusion optique. Si les données encodées généraient par hasard une vaste zone entièrement noire ou entièrement blanche, le scanner pourrait perdre le fil de la grille, confondant cette zone avec le fond ou avec un motif de recherche.
Pour éviter cela, le système applique un processus appelé Data Masking (masquage de données). Avant de finaliser le dessin, l’algorithme teste huit grilles de masquage différentes (des motifs répétitifs de type échiquier ou lignes alternées). Il superpose ces masques aux données brutes en utilisant une opération logique XOR (OU exclusif). Le but est de casser les grands blocs de couleur unie et d’obtenir la répartition la plus équilibrée possible entre les pixels noirs et blancs. Le scanner lit ensuite une petite zone d’information de format (située près des grands carrés) qui lui indique quel masque a été utilisé, afin qu’il puisse inverser le processus avant de décoder le message.
Quand l’IA transforme la contrainte en art
Aujourd’hui, cette incroyable tolérance aux erreurs de 30 % (le fameux niveau H) a ouvert la porte à une innovation spectaculaire, propulsée par l’ia. Puisque nous savons qu’un tiers du code peut être détruit sans conséquence, pourquoi ne pas détruire ce tiers volontairement pour y insérer de l’art ?
C’est exactement ce que font les designers modernes et les algorithmes d’intelligence artificielle générative. En utilisant des réseaux de neurones (comme Stable Diffusion couplé à ControlNet), il est désormais possible de fusionner ces damiers avec des illustrations complexes, des paysages, des portraits ou des logos d’entreprise. L’IA génère une image esthétique tout en forçant subtilement les pixels clés (les motifs de recherche et suffisamment de données redondantes) à rester intacts. Le résultat est une image qui ressemble à une œuvre d’art numérique à l’œil nu, mais que la caméra de votre smartphone interprète toujours comme une matrice de données valide.
Cette fusion entre mathématiques pures et design graphique démontre à quel point l’architecture initiale de ce système était visionnaire. Ce qui a été conçu dans les années 90 pour résister à la graisse et aux rayures dans les usines de pièces détachées automobiles est aujourd’hui utilisé pour créer des campagnes marketing interactives et visuellement époustouflantes.
En Bref (TL;DR)
Le Code QR reste parfaitement lisible malgré les rayures et les déchirures grâce à une ingénierie informatique exceptionnelle cachée derrière son apparence chaotique.
Cette matrice bidimensionnelle possède une architecture géométrique stricte intégrant divers motifs de repérage pour guider précisément les capteurs optiques de nos smartphones modernes.
L’algorithme de Reed-Solomon garantit cette indestructibilité en utilisant la redondance mathématique pour reconstituer les blocs de données manquants avec une précision absolue.
Conclusion
Le mystère de ce damier indestructible n’est donc pas une anomalie, mais le triomphe d’une conception mathématique brillante. En combinant une architecture géométrique stricte pour le repérage spatial, des masques de données pour l’équilibre optique, et surtout l’algorithme de correction d’erreurs de Reed-Solomon pour la résilience de l’information, ce motif s’est imposé comme un pilier invisible mais essentiel de notre monde connecté.
La prochaine fois que vous scannerez un de ces carrés à moitié déchiré sur un coin de table ou sur une affiche battue par les vents, vous saurez qu’il ne s’agit pas d’une simple lecture d’image. Votre appareil est en train de résoudre, en une fraction de seconde, des équations polynomiales complexes pour ressusciter des données perdues. C’est la preuve éclatante que les mathématiques fondamentales, lorsqu’elles sont appliquées avec ingéniosité, peuvent rendre l’information littéralement immortelle face aux aléas du monde physique.
Questions fréquemment posées
Un QR code reste lisible malgré les dommages physiques grâce au système mathématique de Reed-Solomon. Ce mécanisme intègre des données redondantes lors de la création du motif géométrique. Si une portion de la matrice est effacée, le scanner utilise les éléments restants pour reconstituer les informations manquantes avec une précision totale.
La résistance dépend du niveau de correction choisi pendant la génération du damier numérique. Le niveau de blindage maximal permet au motif de fonctionner parfaitement même si trente pour cent de sa surface totale est complètement détruite. Cette redondance élevée nécessite toutefois un espace plus grand pour que les modules restent déchiffrables par les caméras.
Ces trois éléments géométriques spécifiques servent de repères visuels indispensables pour les capteurs optiques. Ils permettent à votre smartphone de repérer instantanément la position de la matrice et de comprendre son orientation spatiale. Grâce à ces repères, le logiciel peut corriger la perspective et lire les données correctement même si vous tenez votre appareil de travers.
Le code-barres classique est unidimensionnel et stocke les informations uniquement de manière horizontale. En revanche, le QR code utilise une matrice bidimensionnelle qui enregistre les données horizontalement et verticalement. Cette architecture complexe lui permet de contenir des centaines de fois plus de renseignements sur une surface physique beaucoup plus réduite.
Les créateurs exploitent la tolérance aux erreurs de trente pour cent du niveau de correction maximal pour modifier volontairement le damier. En utilisant des réseaux de neurones génératifs, ils remplacent une portion des pixels par des illustrations complexes. La technologie veille subtilement à conserver les repères géométriques essentiels intacts pour que le résultat final reste parfaitement scannable.
